Modbus Poll中文版是一款通信專業方面的從業人員使用的行業軟件，用戶可以使用本軟件對各種數據進行全面的顯示，以及使用本軟件對各種地址格式進行自定義的設置，軟件使用擁有一定的專業性，使用界面沒有任何廣告，對各種功能進行優化處理，方便用戶的工作流程進行。

Modbus Poll中文版安裝教程

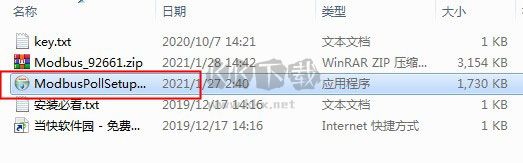

1、在本站下載解壓后，雙擊"ModbusPollSetup64Bit.exe"開始安裝

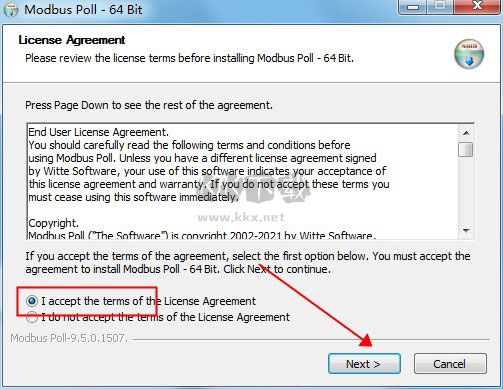

2、勾選I accept接受協議

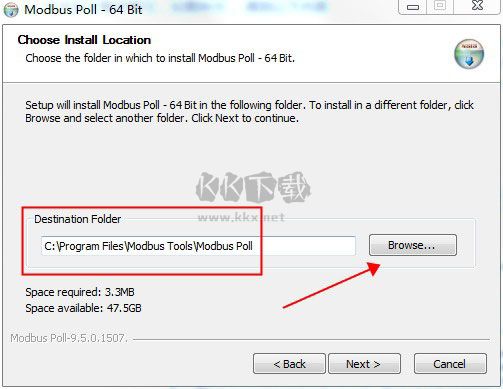

3、系統默認安裝在C盤，單擊Browse可自定義選擇安裝路徑

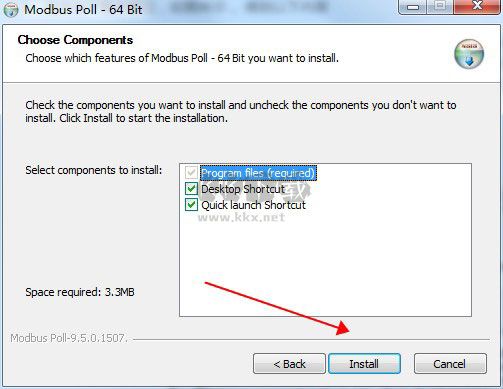

4、Install開始安裝

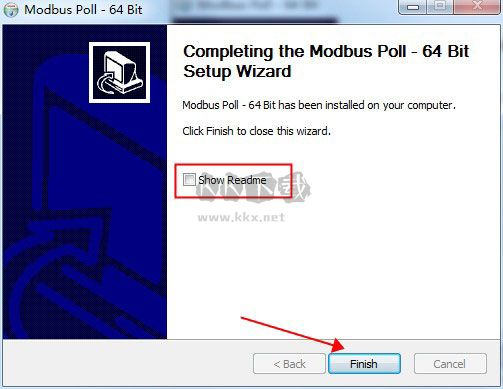

5、安裝完成，F(xiàn)inish退出安裝向?qū)?/p>

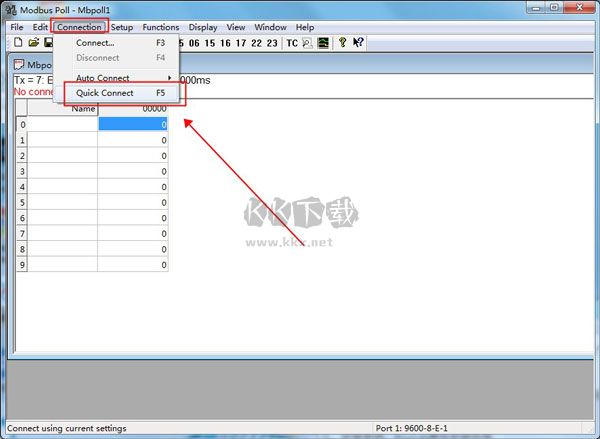

6、運行程序，點擊Connection -> Quick Connect

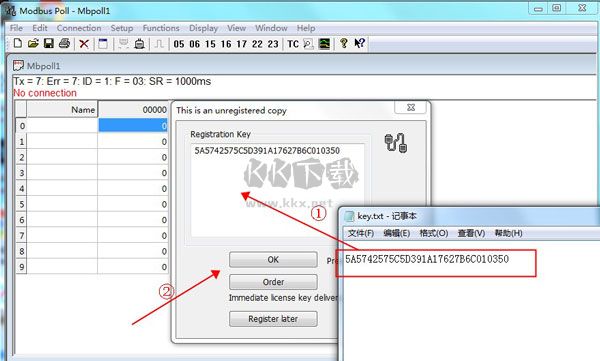

7、將key文本中的注冊信息復制到軟件內

8、至此，軟件破解成功，所有功能均已解鎖。以上便是Modbus Polll破解版全部內容

Modbus Poll中文版使用教程

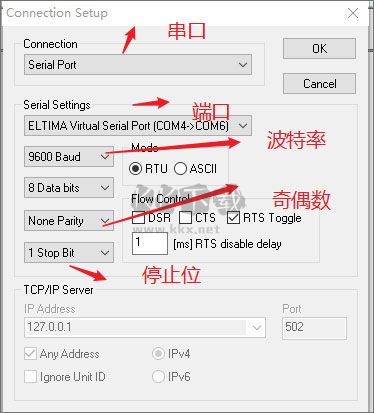

1、首先打開頁面后我們需要進行連接及設置 Connection——Concection Setup ，這里設置好需要的參數;

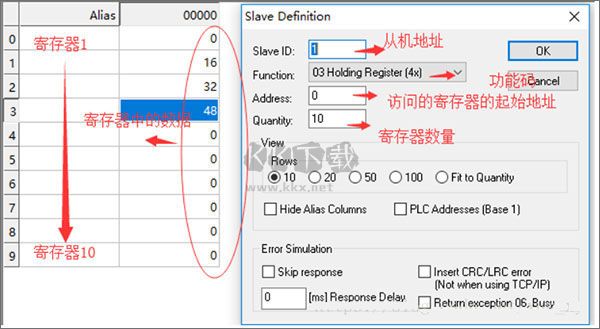

2、設置從機的參數 Setup-----Slave Definition;

3、使用工具欄的 "Display--Communication Traffic”按鈕，可以顯示出當前發送命令和接受的數據;

Modbus Poll中文版使用說明

1.數據顯示方式設置

默認情況下，寄存器數據的顯示方式為Signed方式(16進制無符號二進制)，數據范圍為范圍為-32768——32767。如果用戶要以其他數值方式顯示，可以通過菜單“Display”進行選擇設

2.地址格式設置

Modbus Slave默認使用PLC地址，“Display”菜單中“PLC Addresses(Base 1)”為默認選中狀態，默認寄存器的起始地址為1開始，此點與MCGS的串口和TCP數據轉發

驅動是相同的。如果測試時需要設置起始地址為0開始，可選擇“Protocol Addresses(Base 0)”。一般情況下使用默認PLC地址即可

二、連接

1.點擊菜單“Connection”中“Connect.. F3”進行連接

2.彈出連接對話框

其中:

Port1，表示使用的串口(COM1)，根據實際情況選擇不同的串口或者TCP/IP進行連接

Mode，表示協議模式，使用串口時有效;使用TCP/IP時自動為TCP模式

Respones Timeout，表示讀取超時時間，從站在超時時間內沒有返回?cái)?shù)據，則認為通訊失敗

Delay Between Polls，每次掃描的最小間隔時間，默認為10ms

Remote Server，表示TCP/IP模式時的終端從站設備的網絡設置。

IP Address，表示TCP/IP模式時從站IP地址

Port，表示TCP模式時從站網絡端口

用戶可根據需要對參數進行設置，默認為:串口1,波特率9600,數據位8位，無校驗位，1位停止位。確認設置后點擊“OK”按鈕即可

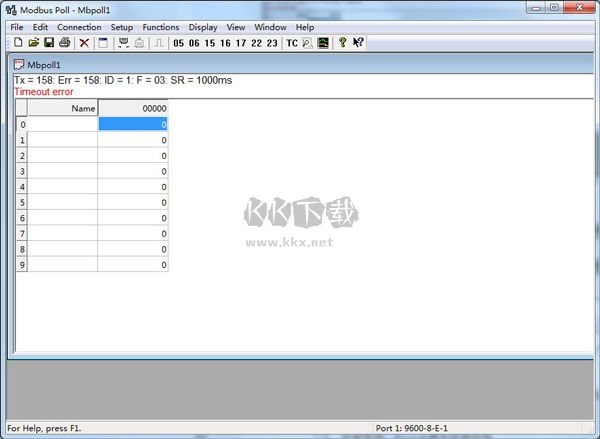

3.此時主窗口將顯示讀取寄存器的相關信息

其中:

Tx = 4： 表示向主站發送數據幀次數，圖中為4次

Error = 0：表示通訊錯誤次數，圖中為0次

ID = 1：表示模擬的子設備的設備地址，圖中地址為1

F = 03：表示所使用的功能碼，圖中為03功能碼

SR = 1000ms：表示掃描周期

紅字部分，表示當前的錯誤狀態，“No Connection”表示未連接狀態.

三、寄存器值改變

在主窗口寄存器地址上雙擊鼠標，彈出修改對話框，在Value輸入框中輸入值確認即可，范圍為-32768——32767

其中:

Slave:為要訪問的Modbus從站的地址，對應主畫面中的ID值，默認為1

Address:為當前操作的寄存器的地址。圖中為對寄存器30002操作

Use Function:為所使用的功能碼，可以選擇06或16功能碼進行寫入

四、查看通訊數據幀

點擊“Display”菜單中的“Communication…”,可以調出串口收發數據幀監視信息對話框，用來查看分析收發的數據幀

其中:

前6位為數據幀的序號

Rx：表示接收數據幀

Tx: 表示發送數據幀

五、斷開連接

點擊“Disconnect F4”即可斷開連接結束測試，此時主窗口中出現紅色的“No Connection”表示未連接狀態

Modbus Poll中文版功能

一、標準、開放，用戶可以免費、放心地使用這個協議，不需要交納許可證費，也不會侵犯知識產權。目前，支持我們的廠家超過400家，支持這個的產品超過600種

二、可以支持多種電氣接口，如RS-232、RS-485等，還可以在各種介質上傳送，如雙絞線、光纖、無線等

三、軟件的幀格式簡單、緊湊，通俗易懂。用戶使用容易，廠商開發簡單

四、其他特點:

在軟件網絡上傳輸

1、標準的Modbus口是使用一RS-232C兼容串行接口，它定義了連接口的針腳、電纜、信號位、傳輸波特率、奇偶校驗。控制器能直接或經由Modem組網

2、控制器通信使用主—從技術，即僅一設備(主設備)能初始化傳輸(查詢)。其它設備(從設備)根據主設備查詢提供的數據作出相應反應。典型的主設備：主機和可編程儀表。典型的從設備：可編程控制器

3、主設備可單獨和從設備通信，也能以 廣播 方式和所有從設備通信。如果單獨通信，從設備返回一消息作為回應，如果是以廣播方式查詢的，則不作任何回應。協議建立了主設備查詢的格式：設備(或廣播)地址、功能代碼、所有要發送的數據、一錯誤檢測域

4、從設備回應消息也由這個協議構成，包括確認要行動的域、任何要返回的數據、和一錯誤檢測域。如果在消息接收過程中發生一錯誤，或從設備不能執行其命令，從設備將建立一錯誤消息并把它作為回應發送出去

Modbus Poll中文版評測

用于模擬Modbus主設備的容量和性能，Modbus主設備是建立在Modbus串行通信協議。這對于大范圍的工業自動化應用，如PLC或SCADA中使用的應用。如前所述，每個相應的從器件都會打開一個具有不同規格的新窗口，便于跟蹤每個器件。

盡管是一個演示版本，你可以享受它全面的協議支持。來自行業標準遠程終端設備連接到UDP/IP上的ASCII，這種協議支持范圍允許您模擬不同的條件和設置。它還帶有一個OLE自動化能夠輕松地將記錄日志提取到微軟優越試算表通過宏編程。它還支持不同的數據格式。

然而，在這個試用版中，您有一個時間限制。每個會話限于一個10分鐘連接計時器。之后，它會斷開連接，你必須重新啟動應用程序。此外，還有學習曲線到這個應用程序。Modbus協議的新用戶可能需要一些時間來適應這個界面，特別是因?yàn)闆]有實際的硬件，它會感覺不同。
