BIM FILM虛擬施工系統是一款采用BIM技術和游戲級引擎技術，用于幫助用戶借助動畫的形式展示建設工程方案，能夠方便的為用戶對施工方案進行評審。這款虛擬施工系統能夠適用于各種類型的施工場景，不收費，免費使用，歡迎大家前來下載！

BIM FILM使用教程

首先用revit創建該技術工藝所需的鋼柱鋼梁模型及絲杠對接器的模型，通過Twinmotion插件導出FBX格式文件

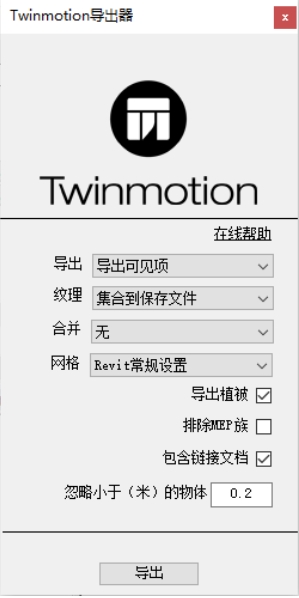

1)Twinmotion插件導出設置中,合并選項選擇按族合并；

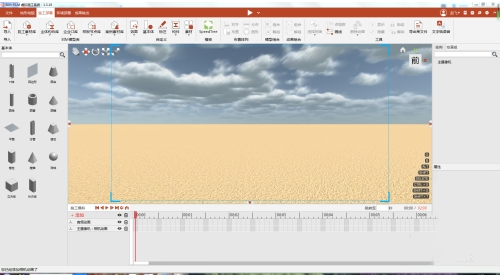

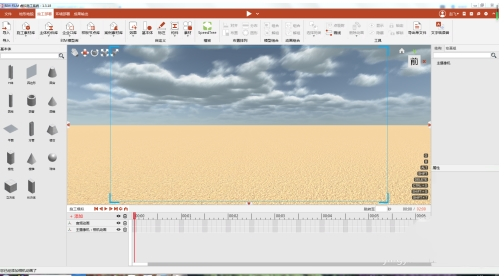

打開BIM-FILM軟件，新建一個場景文件，地貌可根據工程實際情況選擇，本文選擇土地，如圖所示：

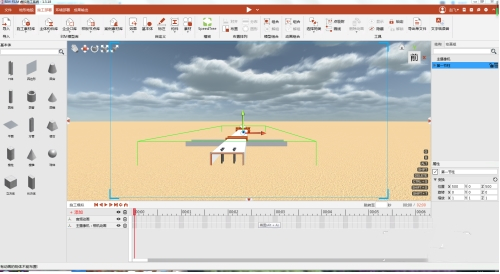

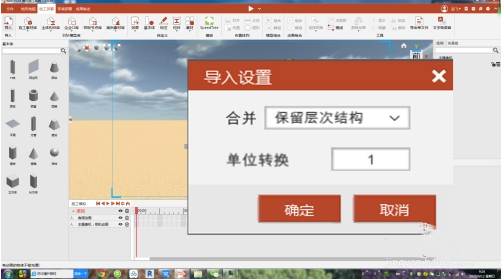

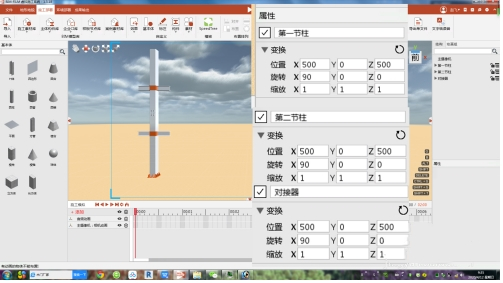

1)將Revit導出的FBX格式的文件分別導入到BIM-FILM軟件中，導入設置中合并選項選擇保留層次結構，這里需要說明的是Revit導出的FBX格式文件其Z軸方向與BIM-FILM場景中Z軸方向不一致，需沿著X軸旋轉90°，并在屬性欄中將其X/Y/Z坐標值統一設置為500/0/500(參照主攝像機默認坐標)查看下圖。

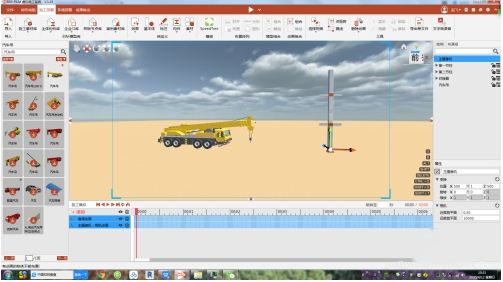

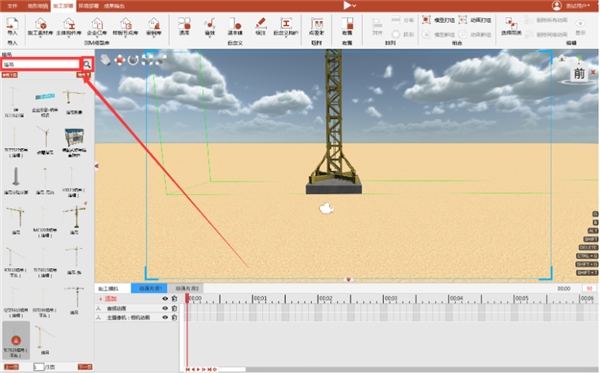

1)在素材庫搜索汽車吊，選擇帶可自定義動畫的汽車吊，將其導入到動畫場景中，這里特別說明的是BIM-FILM軟件中內置了大量常用的施工素材，包括人物、施工機械，主體構件等，而且像塔吊，汽車吊等施工機械有部分是可自定義動畫，只需簡單調幾個參數就能輕松的制作出滿足施工工藝的施工動畫，不僅免去這行素材大量的建模時間，而且大大降低了制作施工動畫特別是施工機械動畫的操作難度。

施工動畫制作

1)吊裝第二節柱：

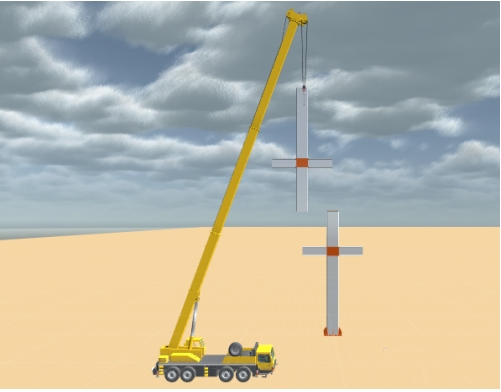

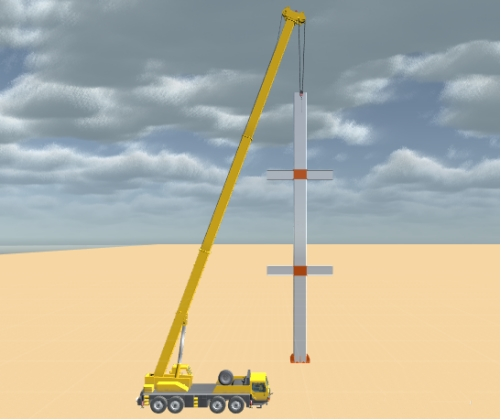

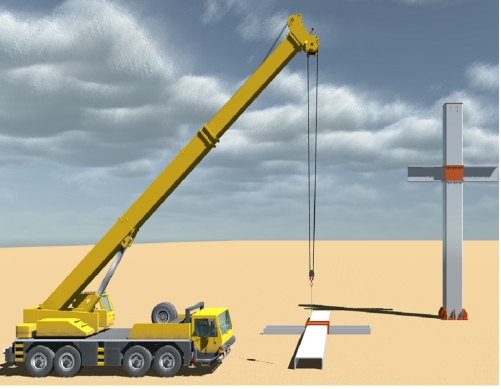

a、首先第二節鋼柱一開始是水平放置在地面上，汽車吊落鉤起吊(由汽車吊自定義動畫實現)，將鋼柱由水平狀態變?yōu)樨Q直狀態(由鋼柱旋轉動畫加位移動畫實現)；

b、對鋼柱做一個跟隨動畫，跟隨目標設置為汽車吊的吊鉤，接著汽車吊提升鋼柱至一定高度；(由汽車吊自定義動畫實現)

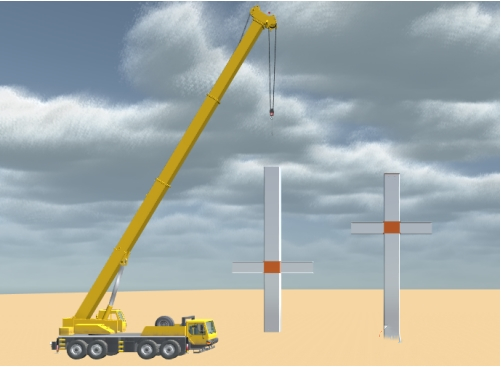

c、然后汽車吊開始向前行駛一段距離(由汽車吊位移動畫實現)，使第二節鋼柱與第一節鋼柱垂直方向?qū)R；

d、最后汽車吊落鉤(由汽車吊自定義動畫實現)，將第二節鋼柱與第一節鋼柱對接。

2)安裝快速鋼柱絲杠對接器：m.27lzpaw.cn

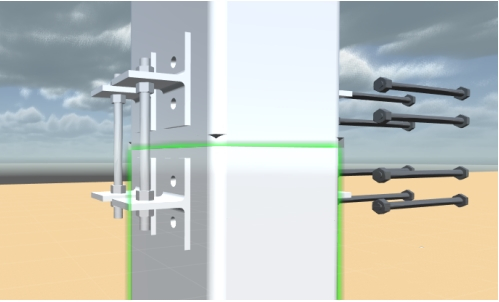

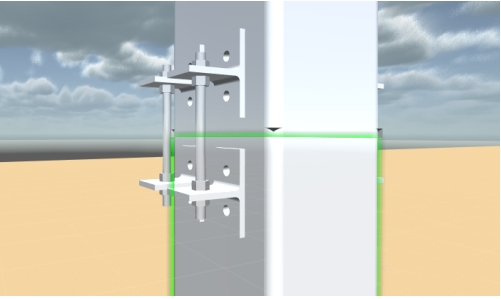

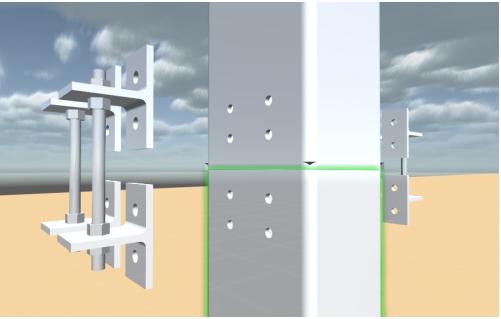

a、將4件絲杠對接器分成前后兩組組裝在兩節柱對接處的前后端面上(由絲杠對接器顯隱動畫和位移動畫實現)；

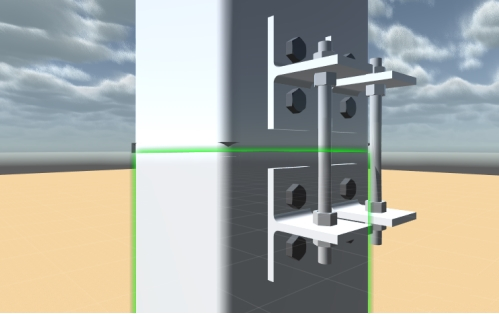

b、安裝4根高強對拉螺栓將絲杠對接器和上下鋼柱固定住(由對拉高強螺栓顯隱動畫和位移動畫實現)；

3)汽車吊摘鉤后消失(由汽車吊自定義動畫和顯隱動畫實現)。

4)調節第二節鋼柱垂直度和標高：

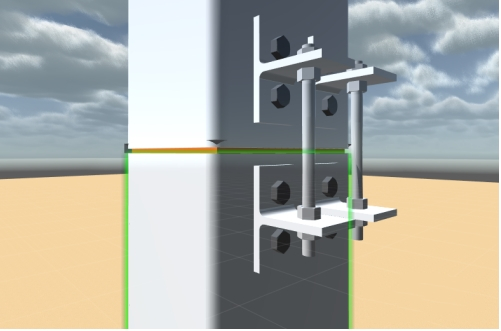

a、松開緊固螺母；(由緊固螺母旋轉動畫和位移動畫實現)

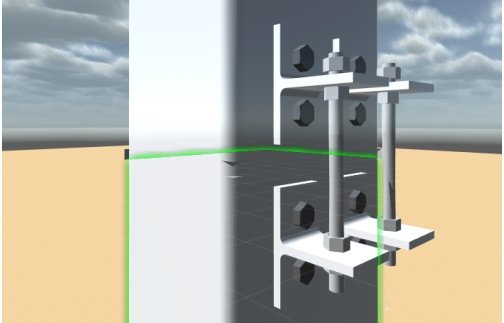

b、通過扳手旋轉調節螺母調節第二節鋼柱垂直度和標高；(由調節螺母旋轉動畫和位移動畫實現)

BIM FILM常見問題

外部文件導入

1 問：revit做的模型如何導入進BIM-FILM里面？

答：Twinmotion插件中點擊導出，

彈出對話框，

2 問：廣聯達GTJ軟件做的模型，如何導入進BIM-FILM里面？

答：GTJ導出ifc格式，然后在Revit里鏈接進新項目，使用插件導出FBX格式后即可導入進BIM-FILM。

3 問：Tekla導出IFC和廣聯達場布導出的3DS文件導入時卡在導入界面，或者導入后無法看到，怎么處理？

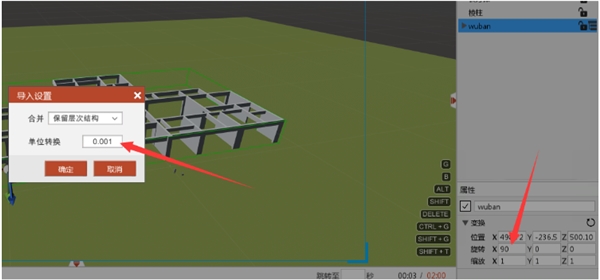

答：因為Tekla和廣聯達場布的單位和BIM-FILM中不一樣，所以導出的文件需要在導入時將單位轉換數值調整為0.001，并且導入后將模型整體選中，按下X鍵將模型沿X軸旋轉90度后，按下F聚焦下模型即可正常使用。

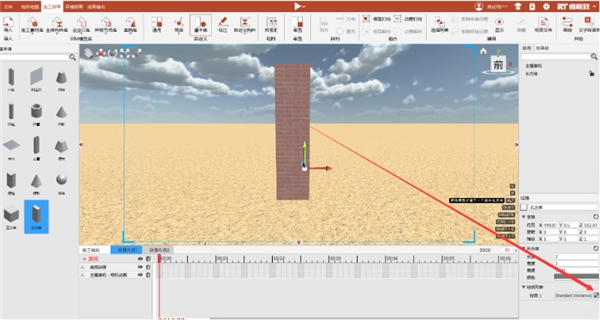

1 問：BIM-FILM里面模型在哪里替換或添加材質？

答：材質按鈕如圖所示。

2 問：模型庫中找不到模型怎么辦？

答：在搜索框里直接輸入模型名稱，然后點擊搜索框后面的放大鏡，即可搜索；如不確定準確名稱，可輸入個別字，支持模糊搜索。

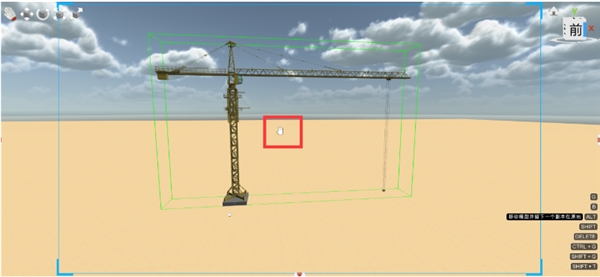

3 問：軟件使用過程中，鼠標變成了一個小手，只能移動相機不能移動物體，怎么切換？

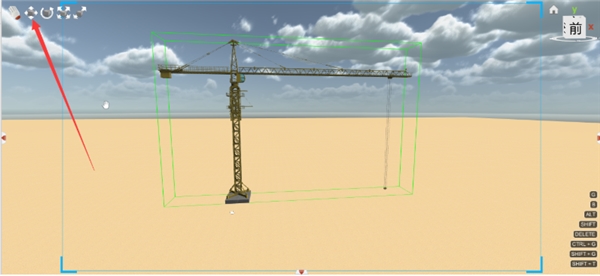

答：點擊左上角視口工具，切換一下，變成移動狀態，或按ESC鍵，取消平移狀態。

4 問：輸出視頻卡頓，有什么解決辦法？

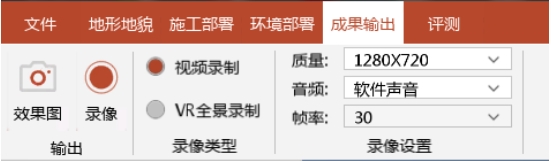

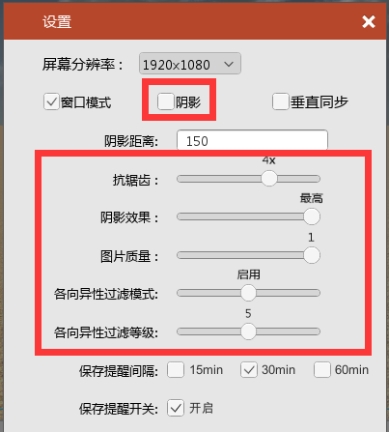

答：將質量調節成1280*720，

如果沒有效果的話，在設置里面，將陰影效果關掉，以及其它設置也可以調低。

BIM FILM虛擬施工系統特點

操作簡單界面清晰

會用PPT就能輕松上手！

符合專業人員的操作習慣

符合Auto CAD、Revit、Lumion 的操作習慣。

支持導入多種模型格式

Revit->插件->fbx->BIMFILM

SketchUp->skp->BIMFILM

BIMMAKE->3ds->BIMFILM

場布軟件->3ds->BIMFILM

算量軟件->ifc->BIMFILM

ifc->revit->fbx->BIMFILM

fbx、obj、3ds、dae、ifc->BIMFILM

功能

輕輕松松調節材質貼圖
1.適用調節材料特性
適用更換外界3d貼圖
迅速挑選內置材料
適用法向、金屬貼圖
輕輕松松制做施工動畫
內置15種動畫方式
內置動畫-角色動畫
自定動畫-動畫參數化設計、規范化
輕輕松松制做5D施工仿真模擬動畫
1.導進project迅速構建WBS工作中溶解構造
輕輕松松將工作中連接點與預制構件關系
多種多樣生長發育動畫種類迅速界定
形象化，高品質反映新項目施工進度計劃
輕輕松松搭建地理環境
5類別40多種多樣施工土層(土地資源、草坪、混泥土、瀝清、沙石)
28種預制構件氣溫(晴、雨、雪、雷、霧)
手機游戲級動畫渲染
改動簡易輸出便捷
手機游戲級模塊，動畫渲染、即時視頻錄制
一鍵輸出設計效果圖、視頻、VR視頻
制做步驟清楚
地質構造->施工布署->施工仿真模擬->自然環境布署->成效輸出
作用提醒清楚
操作指南、視頻實例教程、鍵盤快捷鍵提醒、客戶交流群
BIM模型庫高品質實體模型12000+
施工素材網(人、材、機、具、情景、對策、臨設...)
主題風格預制構件庫(房屋建筑工程、市政、土木工程、隧道施工、路軌)
公司CI庫(中建八局、中鐵、中鐵集團、中國鐵建)
樣版連接點庫(建筑結構、構造連接點、施工對策、建筑裝修
安裝設備、別的)
案例(房屋建筑工程、市政、土木工程、隧道施工、路軌、古代建筑)
高品質技術專業材質庫1000+
內置3類別、16小項材料
包括：地磚、塑膠、木料、大理石、瀝清、金屬材料、混泥土、瀝清、墻、夾層玻璃等
示范工程
招投標可視化演試，計劃方案可視化審查
技術性可視化安全交底，課堂教學可視化課程內容
