Dui Designer是一款專業的UI設計軟件，軟件操作起來非常簡單，只需要簡單的幾部就可以設計出各種簡潔美觀的UI素材，即使是沒有接觸過UI設計的用戶也可以快速上手使用。如果你在網上找不到自己滿意的UI素材，那不不妨使用Dui Designer來親自設計一個吧，有需要的朋友趕緊下載使用吧！




Dui Designer使用說明

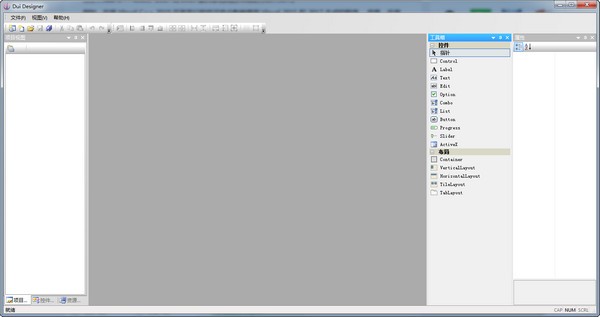

1、打開設計器：

在duilib源碼的bin目錄里，【DuiDesigner.exe】就是UI設計器(這個設計器需要重新編譯一次，不然打開XML會崩潰)。

2、新建項目：

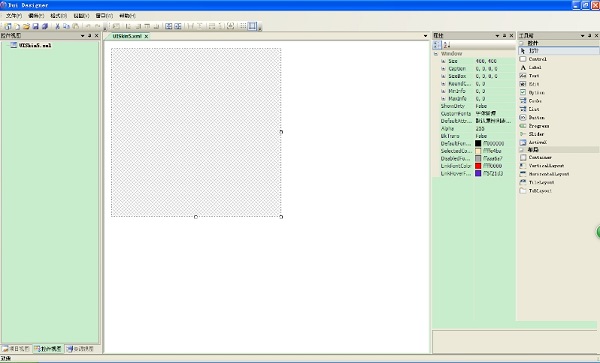

菜單里選擇【文件】--【新建】--【文件】，再點擊保存將文件保存到指定路徑。

3、新建布局：

由于前面的教程已經詳細講過布局和標題欄，所以這里直接弄出一個標題欄布局。

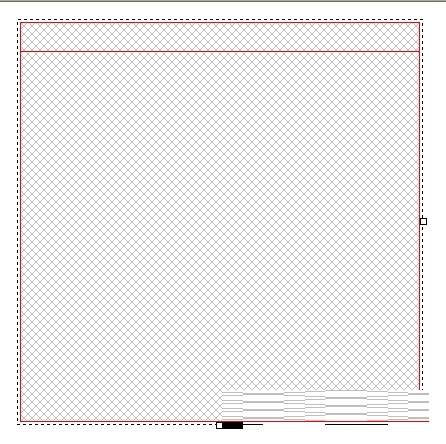

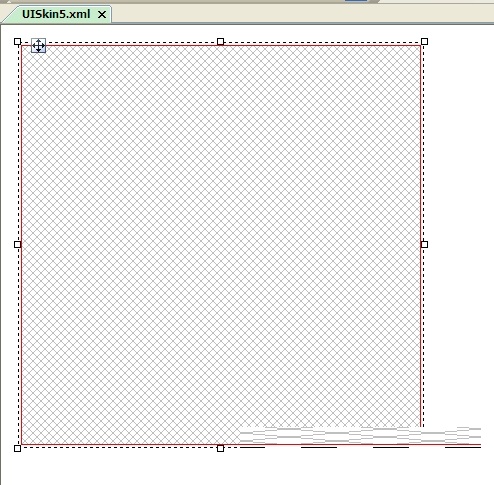

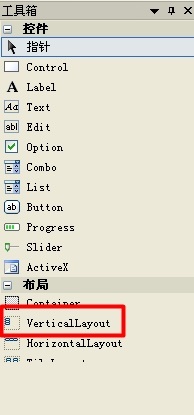

(1)加上一個VerticalLayout 布局，做為整個窗口的布局(由于設計器不能拖拽控件，所以需要先點擊工具箱里的VerticalLayout 控件，再點擊界面，即可加上控件)，如圖：

(2)加上一個HorizontalLayout 布局，做為標題欄的布局：

發現HorizontalLayout 布局并沒有沾滿整個窗口的寬度，所以需要調整，

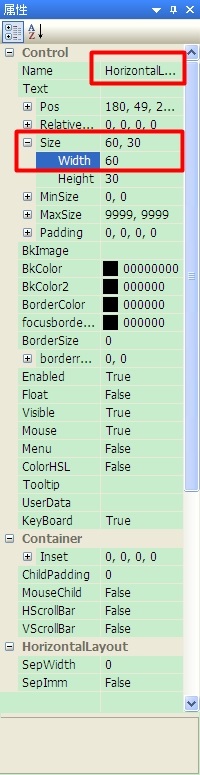

在屬性里面，將【Size】展開，將【W(wǎng)idth】填為0，即可自動拉伸寬度。(注意，需要先點擊一個控件，才能設置屬性，不要點錯了控件哦~)

(3)加上兩個VerticalLayout 布局，做為標題欄的左邊的占位布局和右邊的按鈕布局(前面已經介紹過，VerticalLayout 和 HorizontalLayout 有時候可以互換，但是用交叉的方式一般都不會錯，交叉方式即VerticalLayout 子節點和父節點都是HorizontalLayout ，而兄弟節點是VerticalLayout )：

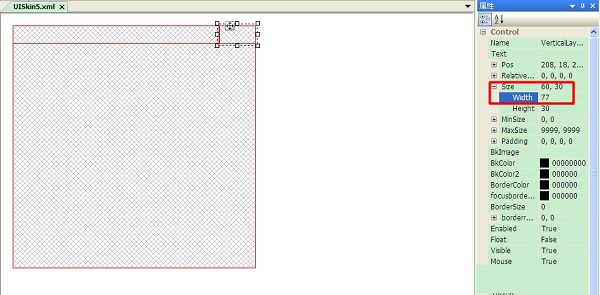

右邊的布局width改為77

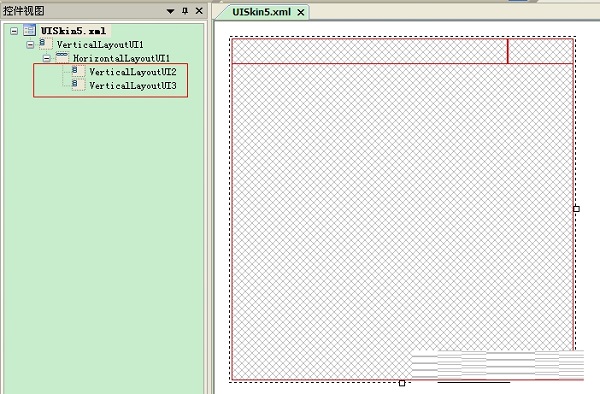

注意，別把布局點錯了位置，此時左邊的樹形應該如下圖：

(4)布局好了之后，我們往上面加按鈕：

先點擊Button控件，再點擊右上角的按鈕布局，可以看到下圖：

這時可以拖拽邊框調節控件大小，也可以拖動控件的位置。

此時我們可以按Ctrl+C、Ctrl+V復制按鈕

然后把按鈕拖到相應位置

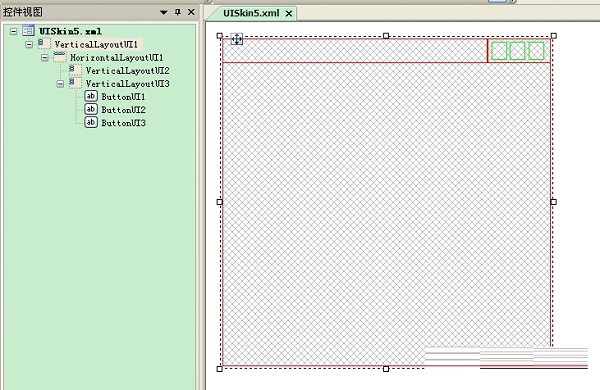

同理，加上第三個按鈕，如下圖：

這個時候，我們可以將三個按鈕頂端對齊：

先選中三個按鈕

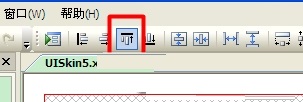

，然后點擊【頂端對齊】按鈕

。

接著點擊【橫向】按鈕

，使三個按鈕水平方向均勻間隔開來。

方法已經舉例說明了，具體的位置和間隔還需要小伙伴們慢慢調整。

可以看到設計器調整控件的位置和大小還是很方便的~

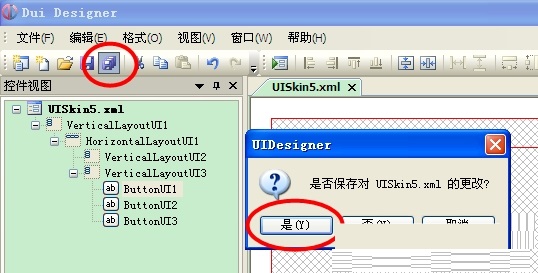

注意，要記住時不時的按下Ctrl + S，不然設計器崩潰了，就不好了~

下面我們來看看XML的內容，在Tab上面右鍵，選擇【打開所在的文件夾】，

然后打開XML(發現只是打開文件夾，木有定位到文件o(╯□╰)o)，此時的XML文件的內容如下：

(5)其實到這里，就可以拋棄UI設計器啦~~~

但是好歹是大神花了心血搞出來的，其實多用用SVN，記得隨時Ctrl+S，還是可以放心的用的~

下面就接著介紹一些屬性吧，

在duilib源碼的目錄下，有一個文件【屬性列表.xml】，這里介紹了所有控件的屬性，雖然有一點點遺漏，但是已經夠啦。

所以詳細屬性就請看【屬性列表.xml】，這里只介紹一些常用的屬性。

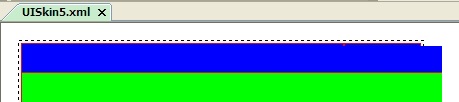

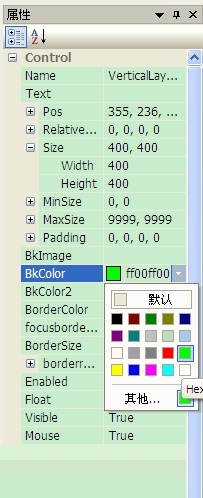

我們先給窗口背景換成綠色，

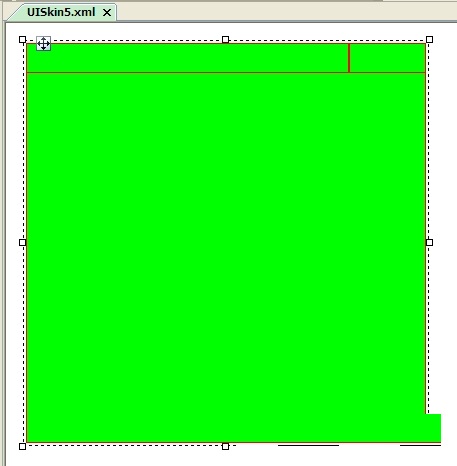

選擇整個窗口的布局后，設置【BkColor】屬性即可

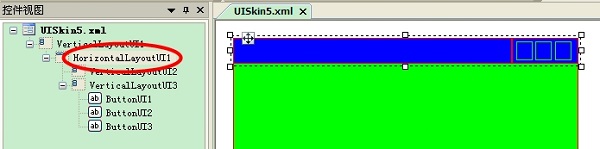

同理，設置標題欄布局的背景色，由于標題欄布局已經被兩個子布局遮住，所以這時需要點擊左側的樹形控件

然后給按鈕也加上背景色，

現在我們把標題欄換成漸變色，

除了設置【BkColor】外，再設置【BkColor2】即可，

把窗口背景換成三色漸變，再設置【BkColor3】即可，不好意思，設計器里面木有這個屬性，需要手動在XML里添加~~~

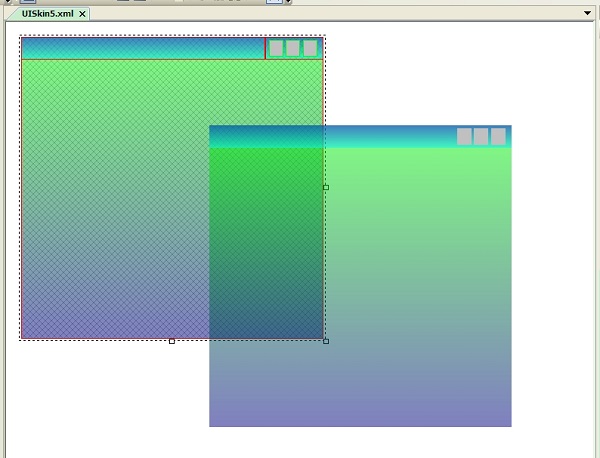

一切就緒以后，我們可以點擊【測試窗體】按鈕看看窗口效果

按下【Esc】鍵即可關閉【測試窗體】


Dui Designer軟件特色

它主要分為六個模塊。

1設計一個皮膚窗口，并添加控制來規劃您的皮膚。

2是WND窗口，請單擊1和2以查看屬性欄的更改。

3在控件上添加一個窗口

4為屬性設置窗口

5用于窗口測試和控制對齊窗口

6是添加的控制級別視圖窗口，當然它有三個TAB，只有控制級別最有用。

編寫XML時，請務必注意：

DUILIB XML必須具有低級布局。

無法直接在WND上添加控件。

說明這個工具可能有很多bug，屬性更改失敗，不時崩潰等等，但我的崩潰次數較少，新手可能會遇到更多，但不要抱怨，畢竟這樣的工具非常有價值。

也許你已經在屬性欄中看到了很多屬性，你可以嘗試添加圖像，修改顏色，修改邊框等，然后你也可以看看WND的屬性，什么是CAPION，什么是MINMAXINFO。
