SuperWORKS電腦版是一款電器設計CAD軟件,這款軟件是完全免費該提供給用戶使用的,是電氣工程師繪圖的專業輔助工具,用戶能夠利用這款軟件輕松進行系 統圖,電氣原理圖設計,生成BOM表,端子表,電纜出線等專業圖紙,操作非常簡單靈活,無需加密鎖或注冊即可安裝使用,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

superworks使用說明

一、superworks10的繪圖環境設置

1、首先我們需要將superworks10進行環境初始化，具體就是使用setting命令將圖紙初始化到軟件的繪圖環境中去。

2、使用setsys命令將電路原理圖里面的交叉點以及其他的各式進行設置，使用border命令畫出圖的邊框和標題欄等。

3、使用wtitle命令調入以前保存的默認值，使用extitle命令來對系統標題欄進行處理，使用changetitle命令來改變標題。

二、superworks10的電路繪制基礎知識

1、當我們使用inssymb2命令的時候我們就可以把二次符號等功能調用出來。

2、當我們使用xtline命令的時候，可以將直線上的多個元件進行連接操作，這也是繪制電路圖的時候經常用的功能。

3、既然可以手動連線，當然可以自動連線，當我們使用xpline這個命令的時候就可以實現自動連線這個功能，它可以將區域內的元件制動連接起來。

4、當我們想要?jiǎng)h除圖畫中的某個或者某幾個元件的時候我們就可以使用symbdel來實現這個功能。

5、當我們想要把功能一樣的元件或者有關聯的元件進行標識的時候，我們就可以使用joinsymb命令來實現這一操作。

6、當我們想要替換我們自己定義的標識的時候，我們可以使用symbedit命令來完成。

7、如果我們不想一個一個或者幾個幾個的對元件進行標識，而同時標識一大批元件可以嗎?當然可以，只需要使用edsymbtag這個命令就可以對選定的一批元件進行依次標識。

8、當我們想要標識或者修改線號的時候，我們就可以使用edlinetag來完成這一操作。

9、使用reword命令可以對全部的標號和線號進行群體性的替換。

注意事項由于 SuperWORKS 個人版在AutoCAD基礎上采用ObjectARX技術開發。需要先安裝 AutoCAD軟件，才能安裝 SuperWORKS 個人版軟件包。

Q：安裝時提示 “本機未安裝所選AutoCAD版本，請重新選擇“或“所選AutoCAD版本位32位，請重新選擇64位“

沒有安裝AutoCAD或者版本不正確。

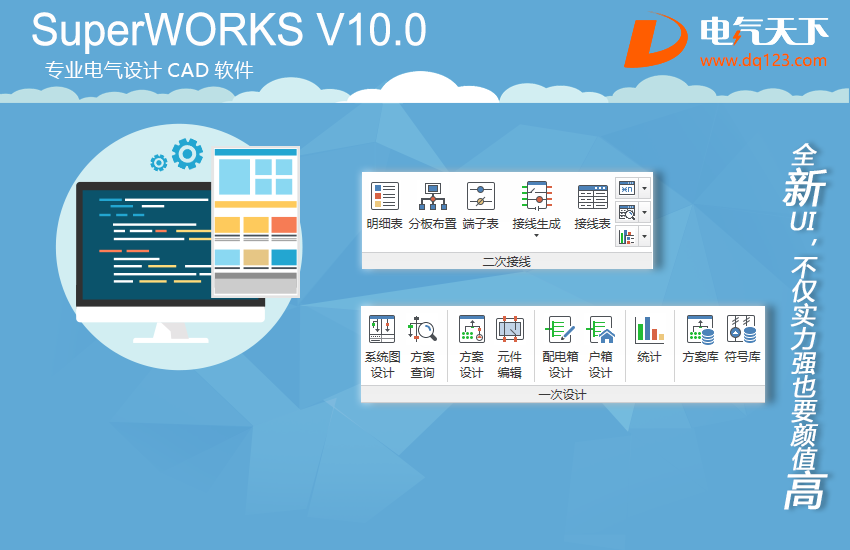

SuperWORKS軟件特色

二次設計

二次原理圖、明細表、端子表，統統幫您實現快速繪制

并且可以導入到專業版，自動生成施工接線圖。

一次設計

輕松完成一次系統圖、配電箱系統的繪制。

告別反復校對，自動統計輸出材料明細。

智能查圖、改圖

電路原理的自動檢查，快速定位，便于糾錯;

標號、線號、文字快速定位聯動修改。

輔助工具

實用的圖紙批處理、批打印工具

手動接線、端子電纜工具助您一臂之力。

互聯網云服務

云端元件參數化在線選型，

軟件支持在線更新。

豐富的圖庫

國標電氣符號庫，典型回路庫，標準一次方案庫。

支持自定義擴充，幫助您快速畫圖、拼圖。

superworks功能

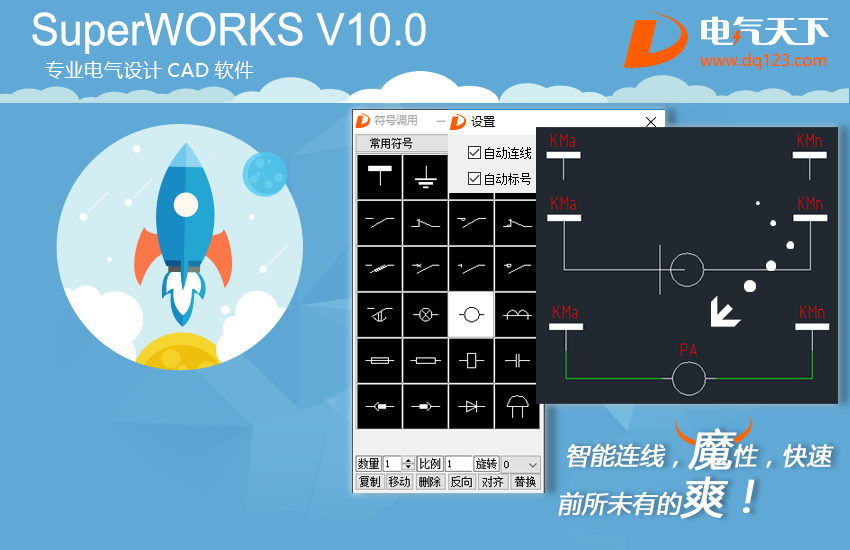

便捷電路畫法：更高效的拖拽式繪圖方法，自動連線、斷線、標注。

數據驅動設計：不只是繪圖，以數據庫驅動設計，靈活、實時、智能。

IEC標準支持：與國際接軌，支持IEC電氣標準。

項目導航器：頁/元件/端子/PLC等項目導航器，可快速定位及預設計。

云端數據庫：天下庫提供各制造商(菲尼克斯、西門子、ABB、羅克韋爾)的PLC、變頻器等電氣元件數據。

D-Hub設計中心：通過D-Hub與利馳選型、報價、線束、母排軟件無縫集成。

行業模板庫：云端提供自動化行業典型設計方案模板，快速套改，輕松設計。

自動生成報表：明細、端子、電纜、接線等多種類及格式的圖紙、報表自動生成。

與數字線束SuperHarness無縫集成

直接利用軟件電氣設計數據，在SuperHarness軟件中接續進行三維線束及布線設計，自動計算線束準確長度。
