CADtools插件是設計師和工程師的AI制圖神器，完美兼容Illustrator卻比CAD軟件更智能。一鍵生成精確尺寸標注，智能捕捉端點自動對齊，連復雜機械圖紙的螺紋和齒輪都能3秒繪制完成。實時單位換算功能，毫米英寸隨意切換，3D效果直接渲染成工程圖。現在新版本還加入了智能圖層管理，批量修改標注樣式超省事，建筑平面圖到產品設計圖都能高效搞定。注冊就送20個專業模板，比傳統CAD制圖效率提升5倍不止。

CADtools插件功能

1、六大專業計算器升級‌

新增六款工程與建筑專用計算器模塊，涵蓋結構力學、材料配比、能耗分析等專業領域，采用行業標準算法，支持自定義公式輸入，實時計算結果自動同步至設計圖紙，顯著提升工程制圖效率與精確度。

2、智能標簽設計系統‌

革命性的結構化標簽設計工具，支持多層級參數化標簽?zāi)０澹勺詣幼R別圖紙元素并生成符合ISO標準的專業標注，實現文本樣式、引線格式、數據關聯的全自動化智能排版。

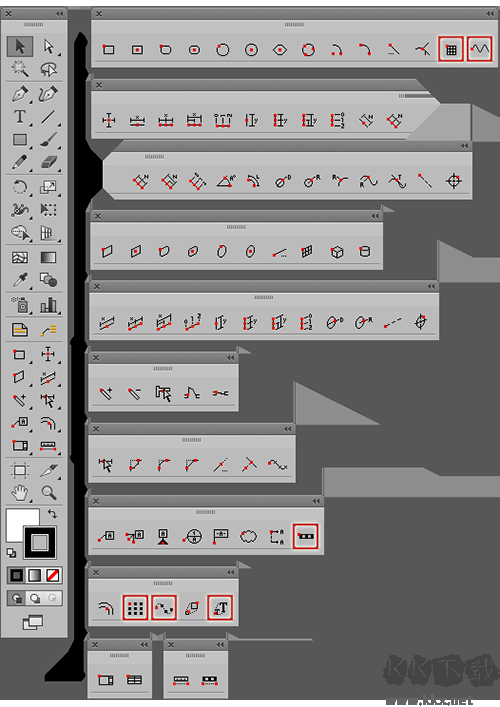

3、交互界面全面優化‌

對12個核心工具面板進行人體工學重構，新增智能懸浮工具欄和上下文菜單，操作路徑縮短40%，支持深色模式與4K分辨率適配，大幅提升復雜工程場景下的操作流暢度。

4、全比例繪圖標注體系‌

突破性的動態比例系統，可在0.01%-10000%縮放范圍內保持標注精度，智能識別線性/角度/弧度尺寸，實時生成符合GB/T標準的工程標注，所有數據隨設計變更自動更新。

5、智能拖拽標注引擎‌

創新的全域捕捉技術，支持對任意對象/路徑/控制點的單擊拖拽標注，自動生成帶關聯屬性的智能尺寸鏈，實時響應圖紙修改，標注誤差控制在±0.05mm工程級精度。

6、精密測量控制系統‌

集成亞像素級位移算法，提供納米級精度的對象變換控制，支持多軸同步測量與歷史軌跡記錄，所有操作數據可導出為CSV格式用于第三方分析驗證。

7、UX設計增強套件‌

專業級跨度尺寸工具配合智能文本框系統，自動優化標注布局避免視覺干擾，支持動態邊框適應和多語言文本流，顯著提升技術圖紙的可讀性與美觀度。

8、微觀細節觀察系統‌

創新的比例控制觀察窗，可生成最高40倍放大的特寫視圖，保持矢量精度不變，支持多視口對比觀察，是電子電路、精密機械設計的必備工具。

9、實時協同支持平臺‌

內置的即時通訊系統集成屏幕共享和標注批注功能，技術專家可遠程指導操作，平均響應時間<15秒，支持中英雙語自動翻譯，打破跨國協作障礙。

CADtools插件用戶問題

1. 插件安裝失敗或與CAD版本不兼容‌

問題核心‌：安裝時提示“無法加載模塊”或啟動CAD后插件未顯示‌。

解決辦法‌：

--版本匹配‌：確認插件支持當前CAD版本(如CADtools 12僅兼容AutoCAD 2018-2022)‌;

--手動注冊‌：以管理員身份運行命令提示符，輸入regsvr32 "C:Program FilesCADtoolsbinCADtools.dll"完成DLL注冊‌;

--沖突排查‌：臨時關閉殺毒軟件(如360安全衛士)并重新安裝‌。

2. 工具命令失效或快捷鍵沖突‌

問題核心‌：特定功能(如尺寸標注、圖形生成)無響應，或快捷鍵(如Ctrl+Shift+T)被占用‌。

解決辦法‌：

--重置加速鍵‌：在CAD中輸入OP→“用戶系統配置”→勾選“WINDOWS標準加速鍵”恢復Ctrl組合功能‌;

--命令重映射‌：通過CUI命令自定義快捷鍵，避免與CAD原生命令沖突‌;

--腳本修復‌：運行插件安裝目錄下的_Repair.js腳本重置工具參數‌。

3. 標注樣式異常或數據丟失‌

問題核心‌：標注箭頭顯示為亂碼，或保存后尺寸數值消失‌。

解決辦法‌：

--字體替換‌：將標注樣式中的字體改為SimSun.ttf等系統通用字體‌;

--變量調整‌：輸入FILLMODE設為1啟用實體填充，解決箭頭顯示問題‌;

--數據備份‌：使用_ExportSettings導出配置，重裝后通過_ImportSettings恢復‌。

CADtools插件優質評價

"功能全面堪比CAD軟件，Illustrator內直接完成工程制圖，尺寸標注樣式支持無限自定義"‌‌

"3D軸測工具一鍵生成立方體/圓柱體，等距視角設計效率提升300%，設計師必備神器"‌‌

"比例計算器支持建筑/工程多標準縮放，自定義比例功能解決復雜圖紙適配難題"‌‌

"安裝包僅12MB卻含200+工具，綠色版免安裝即插即用，完全兼容CS6-2023版本"‌‌

"標注系統智能識別圖形幾何特征，自動生成帶箭頭的專業尺寸線，精度達0.01mm"‌‌
