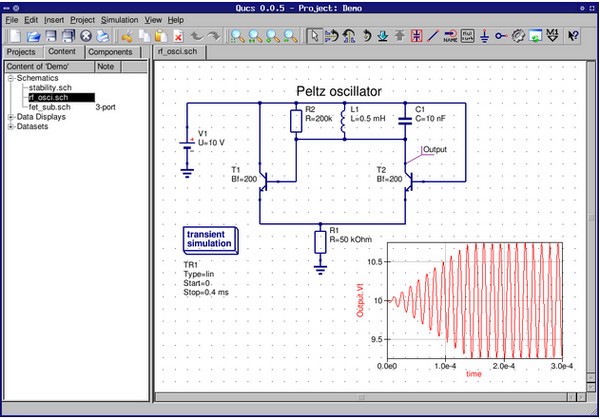

電路模擬器Qucs是一個實用圖形用戶界面的電路模擬器，Qucs同時也是免費的、開源的電路模擬器，支持各種電路仿真類型，包括直流，交流， S參數，和諧波平衡分析。Qucs為模擬和數字組件提供反饋，含S參數、AC/DC、瞬態、諧波平衡、數碼Sim卡。Qucs電路模擬器是一款優秀的電路模擬工具，歡迎有需要使用這款Qucs電路模擬器的用戶前來獲取！

使用方法

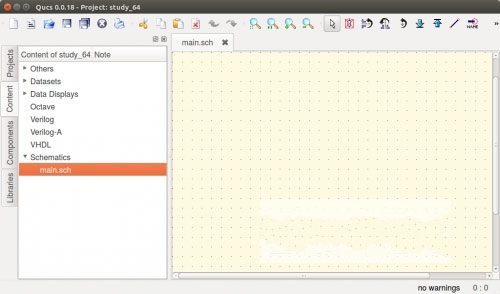

1、打開qucs，現在Verilog標簽下沒有任何文件，我們只需要將我們的verilog的.v文件拷貝過來qucs就能自動識別了。

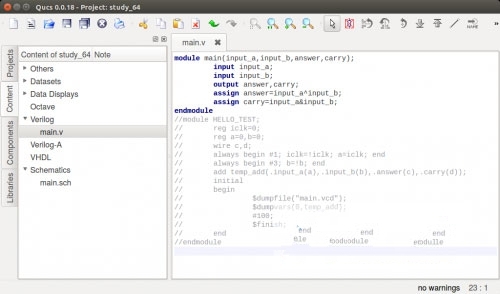

2、一個verilog的半加器代碼，這里verilog標簽下已經識別到我們的文件了，如果qucs沒有刷新在Projects下重新點擊一下工程的名字就能看到文件添加過來了。

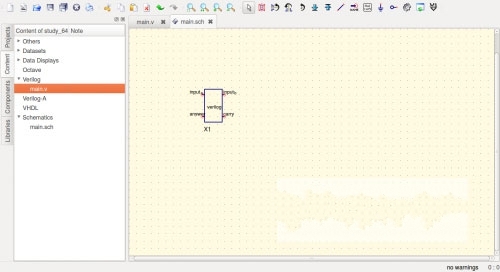

3、然后鼠標點擊一下這個main.v，之后鼠標移到我們的原理圖上就會出現一個子電路，四個端口，和我們程序里的兩個輸入兩個輸出一致。 qucs非常漂亮!

4、然后我們進行一個數字的仿真

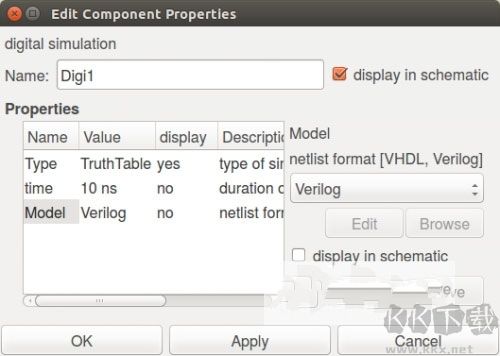

5、注意，在digital simulation中我們需要將model的值修改為verilog,因?yàn)檫€有一個選項是VHDL,所以理論上VHDL的代碼也能仿真。

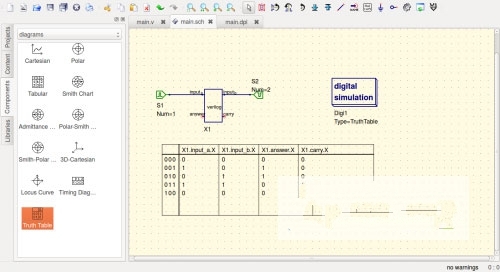

6、點擊OK之后我們就算做好工作了，然后仿真一下，用真值表顯示一下我們的半加器是否正確。
