ArduBlock是Arduino公司打造的一款編程環境，需要在Arduino軟件下運行，ArduBlock是以圖形化積木搭建的方式編程的，這款軟件必須依附于Arduino IDE環境啟動。軟件主要針對的是程序入門的人來學習Arduino這樣物理運算應用的開發，這樣的方式會使編程的可視化和交互性加強，使編程門檻更低一些。

ArduBlock使用方法

將下載的文件拷貝到Ske tchbook location。

默認位置為“C:\My Documents（我的文檔）\Arduino”。一級一級地在這個目錄下建子目錄，如：“C:\My Documents\Arduino\tools\ArduBlockTool\tool\”（強調，文件夾名一定要區分大小寫，否則無效），然后把下載好的ardublock-all.jar文件拷貝到tool文件夾里。

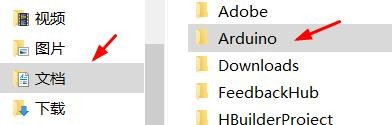

如：我的默認位置在C盤的文檔里。

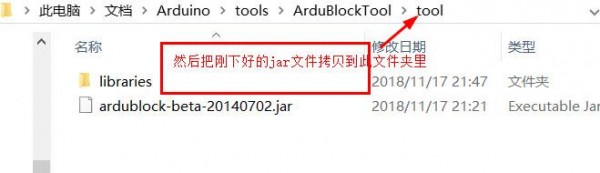

然后在Arduino文件夾里一級一級的建立tools，ArduBlockTool，tool文件。如圖：

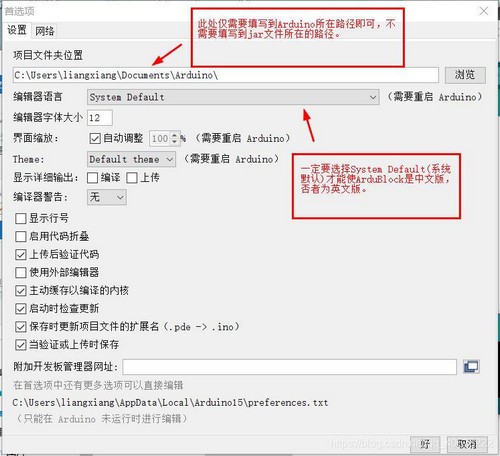

啟動 Arduino IDE，在“文件”(file)目錄里找到"首選項"(Preferences),點擊打開，如下圖所示：

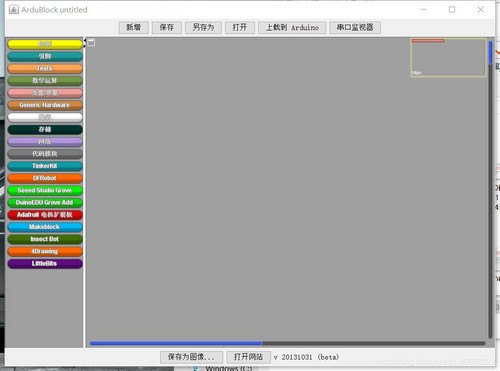

安裝成功后，重啟Arduino IDE，在“工具” (Tools)目錄下，點擊ArduBlock即可進入ArduBlock圖形化界面。

ArduBlock功能

一、工具區
工具區包含“增加”“儲存”“另存”“開啟”“上載到Arduino”“SerialMonitor”，“增加”便是新創建，“儲存”“另存”“開啟”也全是其他手機軟件的專用工具，這兒也不做詳細介紹了。點一下“上載到Arduino”，ArduinoIDE將轉化成編碼，并全自動上載到Arduino木板，必須留意的是在上載Arduino以前，要查詢一下端口和主控板型號規格是不是恰當。在點一下“上載到Arduino”以后，我們可以開啟ArduinoIDE查詢程序流程是不是上載取得成功。“SerialMonitor”則是開啟串口通信監控器，串口通信監控器僅有在計算機中有Arduino端口號時才可以開啟。
二、樂高積木區
樂高積木區包括了《Arduino創意機器人》課程內容中使用的全部模塊，還包含有一些課程內容中沒有涉及到但常常采用的模塊。樂高積木區的積木共分成七絕大多數：操縱，管腳，邏輯運算符，數學運算，變量/常量，好用指令，教育機器人。
1.操縱
操縱中的每個模塊全是一些最主要的程序編寫句子，只需觸碰過程序編寫的人都是會非常容易了解這里頭的每個模塊的含意。
2.管腳
管腳中的每個模塊是對于Arduino板的管腳(也稱針角)所制定的，主要是數據針角和仿真模擬針角，也包含一些常用的應用，例如舵機，超音波等。
3.邏輯運算符
邏輯運算符主要包含普遍的“且”“或”“非”，還包含較為操作符，如數據值、仿真模擬值和標識符的各種各樣較為。
4.數學運算
數學運算主要是Arduino中較常用的基本上計算，包含四則運算、三角函數、函數公式投射等。
5.變量/常量
變量/常量主要包含數據變量、仿真模擬變量、標識符變量、字符串?dāng)?shù)組變量及其他們相對應的各種各樣常量。
