邁迪工具集是一款配合SolidWorks使用的用來解決sk軟件組件很難繪制出來問題，這款工具集內置非常完善的組件零件，任何圖形都不用自己繪制，簡單方便好用，方便設計師輕松設計三維模型。kk下載給大家?guī)淼倪@款工具集包括國標件庫、夾具標準件庫、齒輪專家設計系統、鏈輪專家設計系統等工具，有需要的用戶快通過下面地址來獲取吧~




邁迪三維設計工具集 使用方法

1、將下載得到的【maidisanweishengjigongju_v6.0.rar】壓縮包解壓出來；

2、解壓后打開【根目錄】，打開主程序“MD3Dtools.exe”：

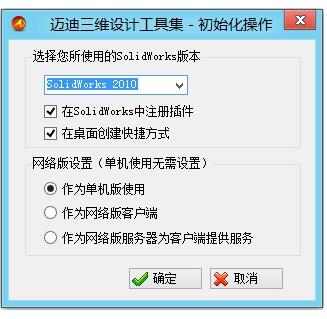

3、一般大家都是首次使用邁迪工具，此時會自動啟動初始化程序：(若程序目錄被移動、重命名后也會被認為首次使用)。

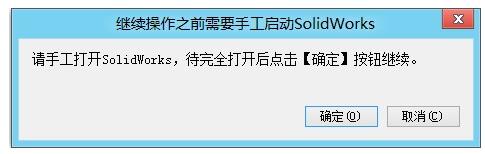

注：一定要等到SolidWorks完全啟動后單擊“確定”按鈕繼續執行，否則可能會啟動兩個SolidWorks。

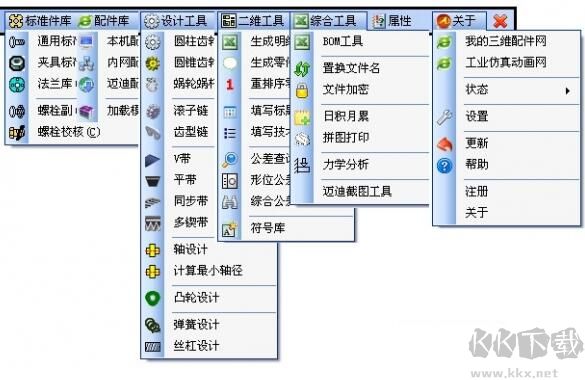

4、完成初始化此時可以看到【邁迪工具條】；

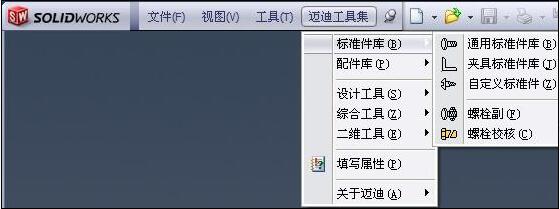

5、之后重啟SolidWorks，即可看到邁迪插件菜單：



6、若是沒有顯示邁迪插件菜單，請到SolidWorks插件管理器中勾選邁迪插件。




邁迪三維設計工具集 特點

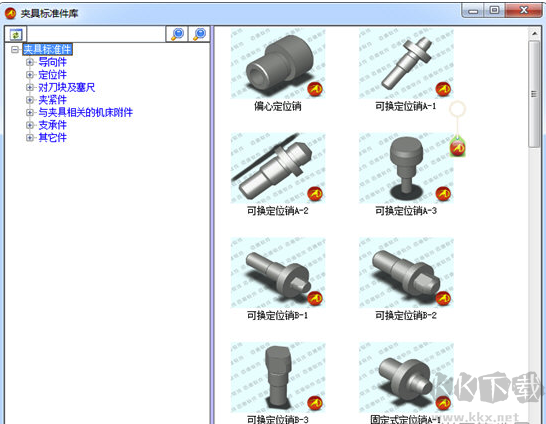

標準件庫：
生成標準件—當選擇【標準件】菜單中的項時，會彈出 相應的標準件窗口。
螺栓副—螺栓連接副可以根據孔的尺寸自動選擇螺栓螺母墊圈的尺寸，并自動裝配。
螺栓校核—螺栓校核工具可以計算螺栓連接的強度，得出其許用最小直徑。
自定義標準件—用戶可以將企業常用配件添加到自定義標準件庫中。.



配件庫：

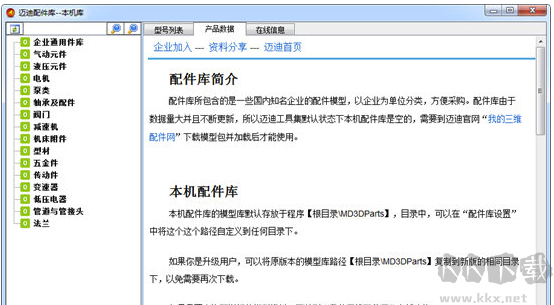

本機配件庫—本機配件庫默認為空，需要從“我的三維配件網”上下載模型包，并加載。
內網配件網—在一個企業內部，只需要將一臺電腦作為服務器，其它所有的電腦作為客戶端，就可以在局域網內共享一個配件庫，只需要服務器定期從“邁迪三維配件網”上下配件庫即可。 客戶端在使用內網配件庫時，會將用過的配件緩存到本機庫中。
在線配件庫—在線配件庫是“我的三維配件網”提供的配件庫，需要聯網使用，使用過程中下載的文件會自動緩存到本機庫中，久而久之就可以離線使用了。
加載模型包—需要到我的三維配件網下載需要的模型包，展開樹列表，選中一個企業，單擊菜單“訪問公司首頁” ，或單擊下方的網址，就可以進入“我的三維配件安網” 的相應下載頁面,然后下載需要的包。

參數化設計工具：
電器柜設計—電器柜設計工具包含簡易柜體設計和模件式服務器機柜設計。簡易柜體設計能夠 依據設計者鍵入的主要參數設計簡易的柜體。模件式服務器機柜設計以手機軟件形式完成了統計數據查尋及設計測算，并轉化成柜體及相關附件的三維模型，可供從業服務器機柜構造設計、生產制造的工程項目專業技術人員應用。

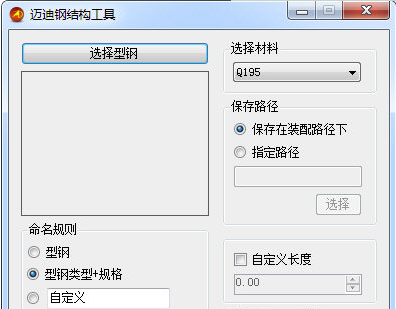

鋼架結構工具—使solidworks具有了鋼架結構三維設計的作用，包含角鐵、圓鋼、中空型鋼、H型鋼等常見型鋼，能夠 全自動為型鋼取名，并輸出物料。
鈑金件工具—匯聚了有圓鋼管、圓錐體、曲面及其周圍聯接管等各種各樣常見的異型鈑金件預制構件。

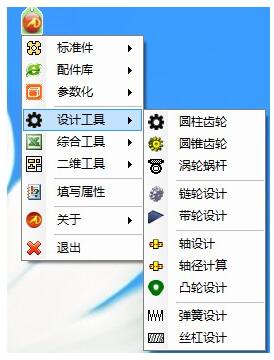

設計工具：
圓柱齒輪、圓直齒錐齒輪、齒輪齒條、滾子鏈條、同步齒輪鏈、V帶、平帶、同步皮帶、多鍥帶、軸設計、凸輪軸工具、彈黃設計、滾珠絲杠。



綜合性工具：
BOM工具—擴大了BOM作用，完成了歸納信息內容的自定和導出來報表的自定，作用更為強勁。
換置文件夾名稱—以便處理手工制作改動文件夾名稱的難題而開發設計。
文檔加密—能夠 數據加密、破譯隨意種類的文檔，速度更快，實際操作簡單。
積少成多—包含兩一部分作用：材料查尋和文檔管理，上邊是“材料查尋”，列舉了常見機械設備設計材料，能夠 輸入關鍵詞檢索；下邊是“文件管理”，能夠 導進各種各樣文件格式的數據信息文本文檔，用截屏工具為每一個數據信息文本文檔轉化成一張截屏，還可以在正下方鍵入一個文本文檔的備注名稱材料。
大批量變換為PDF—能夠 很便捷的把一個文件目錄下的全部裝配圖文檔統統變換為PDF文檔，并放進特定文件目錄下。
拼圖圖片復印—能夠 將多個工程圖紙拼湊成一張無盡長的工程圖紙，或是將一張大工程圖紙切成多個小規格工程圖紙，并鍵入到一個PDF文檔中，以便捷復印。
結構力學分析—能夠 完成一些簡易的工程力學測算，節省你許多 的時間計算。包含：好幾個扭曲分析、簡易扭曲分析、地應力圓分析、截面特性及壓桿分析、靜定梁分析、薄殼中的地應力測算。

二維工具：
轉化成統計表、轉化成零件號、重排列零件號、填好標題欄、填好技術標準、尺寸公差查尋、尺寸公差、綜合性尺寸公差查尋、符號庫、傳動齒輪二維圖。

以上便是kk下載小編給大家介紹的邁迪三維設計工具集。
