Msteel結構工具箱是一款免費的CAD插件包，外掛于AutoCAD2000～2020下，對AutoCAD原有環境不作任何改動，絕不隨意改動原圖的狀態、屬性，Msteel結構工具箱功能非常強大，包含了鋼結構計算、砼結構計算、輔助計算、層與顯示、通用繪圖、字符工具、結構繪圖以及參數查詢等功能，可能給CAD工作人員帶來無比的方便，同時這款軟件是免費的！所以你不需要擔心費用問題。

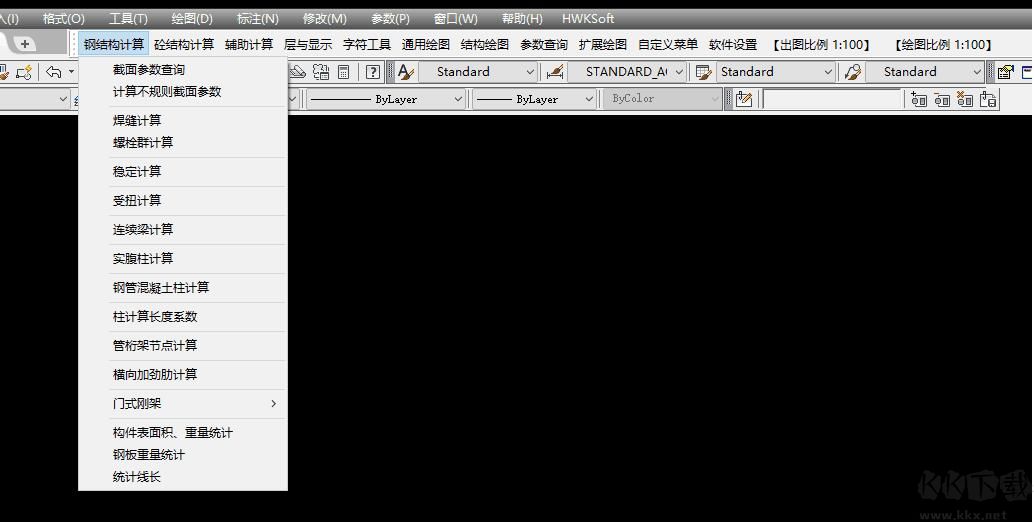

安裝之后效果圖，在CAD工具欄會有很多功能！

Msteel結構工具箱功能特點：

1、鋼結構計算：截面參數查詢、計算不規則截面參數、焊縫計算、螺栓群計算、穩定計算、受扭計算、連續梁計算、實腹柱計算、鋼管混凝土柱計算、柱計算長度系數、管桁架節點計算、橫向加勁肋計算

門剛鉸接柱腳計算、門剛剛接柱腳計算、門剛端板計算、門剛梁柱節點剛度計算、構件表面積、重量統計、鋼板重量統計、統計線長

2、砼結構計算：柱截面估算、砼柱受壓配筋計算、不規則截面受壓驗算、地下室外墻計算、連續梁計算、豎向折梁計算、空心板計算、雨篷計算、梯板計算、彎剪扭構件計算、樁考慮壓曲后強度計算

獨立基礎計算、主動土壓力計算、構件裂縫計算、梁附加箍筋、吊筋計算、折梁折角處附加箍筋計算、預埋錨筋計算、剪力墻邊緣構件配筋率、配箍率、錨固長度、鋼筋排列

3、輔助計算：幕墻荷載計算、玻璃板塊計算、線材下料優化、天溝斷面及落水管計算、彈簧剛度計算、結構基本自振周期估算、高寬比計算、風荷載標準值計算、風速風壓換算、消防車荷載折減計算

地震影響系數、計算插值、方程求解、PKPM標準層結果合并

4、層與顯示：層與顯示、部分顯示、部分隱藏、按層顯示、按層隱藏、按顏色顯示、按顏色隱藏、按顏色后置、層鎖住、層解鎖、單層鎖住、單層解鎖、圖層批量修改/新建、圖層自動轉換、圖層切換填充切換、線型切換、標注切換、設置當前層、設置當前標注樣式、設置當前字體樣式

Msteel結構工具箱常見問題：

為何無法生成計算書?

如果生成的計算書為空白，可能的原因：

由于windows系統的權限有限制，造成軟件無法對這文件進行寫操作。

解決方法有如下三種：

1、將MSteel軟件安裝到非系統目錄，即不要安裝到像C:\Program這種系統目錄下;

2、啟動AutoCAD時，點擊鼠標右鍵，選擇<以管理員身份運行>;

3、點擊AutoCAD快捷圖標，點擊鼠標右鍵選擇<屬性>，在屬性對話框內選擇<兼容性>分頁，在里面勾選<以管理員身份運行此程序>，這樣AutoCAD每次啟動都會默認按管理員身份運行。

適用環境:

32位系統AutoCAD2004~ 2016

64位系統AutoCAD2004~ 2021


Msteel結構工具箱更新內容：2020.3.15

修正了雙屏時菜單和對話框顯示的Bug

對線材優化下料功能進行了升級，可以輸出Excel、Word格式

梁配筋平法修改功能的改進：

1、對根據集中標注字符判斷梁寬時，取消鋼筋字符和梁寬字符一定要在一個圖層上的限制

2、對根據集中標注字符判斷梁寬時，對梁尺寸BxH單獨一行的情況也加以梁寬判斷

3、對單獨構造通長筋(2D12)也支持雙擊改筋

4、對梁平法移位自動判斷圖形組進行了改進

5、解決了有些情況下梁寬無法判斷的Bug

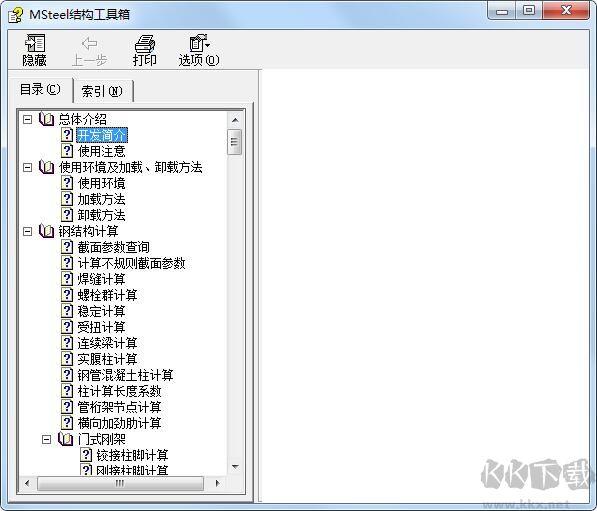

附幫助文件：
