S4A(可視化編程軟件)是使Arduino開源硬件平臺能夠簡單編程的Scratch修改版，可以在這款軟件界面設計新的動畫內容，專門為用戶提供簡單好用的電腦編程工具，安裝后即可使用，方便易懂，一目了然，且不需要進行復雜的配置環境，可單步執行，軟件設定單步執行程式，壓縮聲音與圖像。全名Scratch modification，本文中kkx小編給大家分享的S4A為官方免費版，下載后即可免費使用！

介紹

S4A允許Arduino開源硬件平臺的簡單編程。它為管理連接到Arduino的傳感器和執行器提供了新的模塊。還有一個類似PicoBoard的傳感器報告板。

該項目的主要目的是吸引人們進入編程領域。我們的目標還包括為Arduino程序員提供一個高級接口，該接口具有一些功能，比如通過用戶事件與一組板子進行交互。

技術細節

支持董事會

S4A與Arduino Diecimila、Duemilanove和Uno協同工作。其他的電路板還沒有經過測試，但它們可能也能工作。
連接
部件需要以特殊的形式連接。S4A容許6個模擬鍵入(模擬引腳)、2個數字鍵入(數字引腳2和3)、3個模擬導出(數字引腳5、6和9)、3個數字導出(引腳10、11和13)和4個獨特導出連接視差持續轉動伺服電機(數字引腳4、7、8和12)。
大家可以可以將射頻模塊(如Xbee)額外到一塊線路板上去無線管理它。
S4A允許你操縱盡可能多地板USB端口號您有。
插口

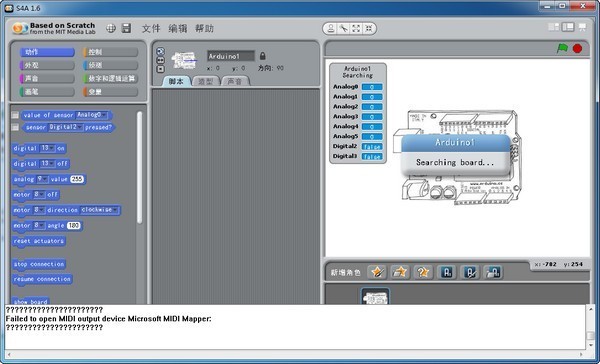

一個S4A程序流程來調節一個光線傳感器Theremin，具備記錄和回看作用
Arduino對象是最基本的微處理器作用、模擬和數字寫和讀及其更高級別的作用帶來了塊。你能尋找塊標準管理和持續轉動伺服電機:
在S4A中，Arduino板由一種特殊小精靈來描述。Arduinosprite會全自動尋找連接板usb端口。
只需加上一個新的Arduinosprite，就能與此同時連接好幾個板。
兼容性
S4A向后兼容Scratch，因而你可以在在其中開啟Scratch新項目。可是，您不可以在Scratch社區網上分享您的一個項目，由于這么做違背了Scratch的使用條款。
充分考慮這類兼容性并不是雙重的工作，所以您不可以從最開始的文稿中開啟S4A新項目。
還提供了應用PicoBoard和Arduino板。
協議書
S4A與Arduino互動，每過75ms發送一次執行機構情況，接受一次感應器情況，因而脈寬必須超過在這個時間段。數據傳輸遵照PicoBoard協議書，必須在主板上組裝特殊程序(固定件)。

以上便是可視化編程軟件S4A！
