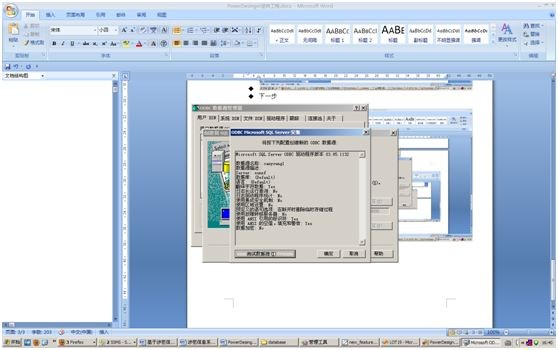

KK下載站為您提供PowerDesigner綠色版下載，軟件已進行過綠化處理，可以免費激活使用，有需要的朋友趕緊下載吧！PowerDesigner是集成了企業架構分析、UML（統一建模語言）和數據建模的CASE（計算機輔助軟件工程）的一個工具，可以制作數據流程圖、概念數據模型、物理數據模型、面向對象模型等等，功能非常強大。




PowerDesigner綠色版功能介紹

1、定義數據模型
定義數據模型（CDM）主要表現數據庫查詢的所有邏輯結構，適用于結構化分析環節。
2、物理數據模型
物理數據模型（PDM）描述數據庫查詢的物理完成，適用于系統軟件設計。
3、面向對象模型
面向對象模型(OOM)包括一系列包，類，插口,和她們的關聯。
4、業務程序流程模型
業務程序流程模型(BPM)是以業務合作伙伴的見解看來業務邏輯性和標準的定義模型。


PowerDesigner綠色版軟件特色

1、用于數據發現的“ProcessAnalyst”模塊。

2、用于雙層，交互式的數據庫設計和構造的“ataArchitect”模塊。

3、用于物理建模和應用對象及數據敏感組件的生成的“AppModeler”模塊。

4、用于高級的團隊開發，信息的共享和模型的管理的“MetaWorks”模塊。

5、用于數據倉庫的設計和實現的“WarehouseArchitect”模塊。

6、用于以只讀的、圖形化方式訪問整個企業的模型信息的“Viewer”模塊。


PowerDesigner綠色版常見問題

1、PD的cdm中默認不允許存在重名的字段
PowerDesigner考慮到主鍵外鍵名稱可能沖突的問題，默認兩個不同實體中不能存在相同名稱的屬性，但在實際設計的時候，為了便于理解，通常需要在兩個實體中使用相同的屬性名，如NG-CRM5.5中所有信息(INFO)表都存在4個字段：操作流水(LOGIN_ACCEPT)、操作工號(LOGIN_NO)、操作代碼(OP_CODE)、操作時間(OP_TIME)，由于這些字段在所有實體中的作用意義一樣，所以最好使用同樣的名稱。為此需要更改PowerDesigner的相關設置，更改操作為：選擇菜單欄的Tools->Model Options，打開Model Options窗口，取消選中的Unique code即可

2、公共字段不需要再pdm中當做表生成
將cdm中公共字段表base_item中Entity Properties-->General中的Generate默認勾選取消即可。

3、修改外鍵命名規則
選擇Database—>Edit Current DBMS

選擇Scripts-》Objects-》Reference-》ConstName

可以發現右側的Value為：

FK_%.U8:CHILD%_%.U9:REFR%_%.U8:PARENT%

可見，該命名方法是：'FK_'+8位子表名+9位Reference名+8位父表名，你可以根據這中模式自定義為：

FK_%.U7:CHILD%_RELATIONS_%.U7:PARENT%，

可以使FK名稱變為FK_TABLE_2_RELATIONS_TABLE_1

掌握這種方法后就可以按照自己的想法修改了

生成建庫腳本sql文件中的表頭注釋很討厭，可以在 Databse -> Generate Database (Ctrl+G)窗口中，選擇Options卡片，去掉Usage的Title鉤選項即可。

4、添加外鍵
Model -> References新建一條外鍵后，雙擊進入外鍵屬性，在“Joins”卡片中可以選擇子表的外鍵字段

5、如何實現Name和code不自動相等
如何實現在CDM中創建Entity時，Name和Code不自動對應

設置tools--Gerneral options--->dialog---->name to code mirroring

-------------------------------------

6、如何把NAME 列在 scrip里顯示出來
修改字段生成規則。要給每個字段都添加一個注釋的話，同一窗口中展開 Script -> Object -> Column -> Add 的 Value修改為：

%20:COLUMN% [%COMPUTE%?AS (%COMPUTE%):%20:DATATYPE% [%IDENTITY%?%IDENTITY%:[%NULL%][%NOTNULL%]][ default %DEFAULT%]

[[constraint %CONSTNAME%] check (%CONSTRAINT%)]]/*%COLNNAME%*/

其中的%COLNNAME%就是列的Name值(可以是中文)

---------------------------------------------------------------------------------

POWERdESIGEN 自增長列的設置

PDM里查看表的屬性,Columns選項卡,選中整列,查看列屬性,點左上方的properties圖標(有手形圖案的那個),此時打開一個設置窗口,General選項卡里面進行設置.

在列屬性的General標簽頁里有個Identity復選框，勾上就行了

--------------------------------------

1 如何在PowerDesigner下建索引

①雙擊表設計圖，出來Table Properties,在Tab 頁中選擇 Indexes

②單擊新建索引的屬性，出現Indexex Properties

③增加一個索引包含的字段

2 如何在PowerDesigner 下建自增列

①使用SqlServer 數據庫中的下列語句來完成

建表語句中，在要做為自增列的字段中，加上如下

IDENTITY(1,1)

還有可以使用下面語句，重置自增種子

dbcc checkident(ConfigSys,reseed,0);

3 如何在PowerDesigner 下檢查設計模型

①在菜單欄中選擇 Tools -à Check Model, 如下圖

②選擇要檢查的每項設置

③確定后，將出來檢查結果匯總信息
