linkboy圖形化編程仿真平臺 使用教程

做一個閃燈為例

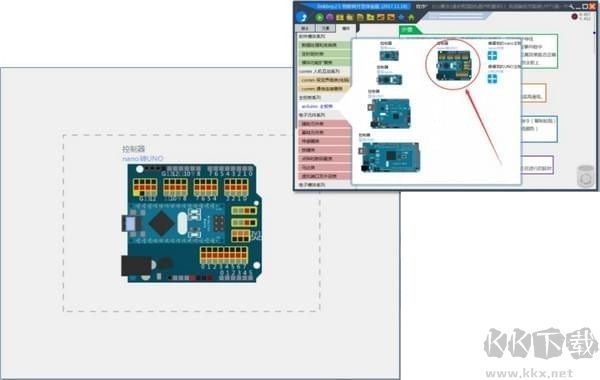

1、運行l(wèi)inkboy軟件，點擊naono-UNO轉接板添加到界面；

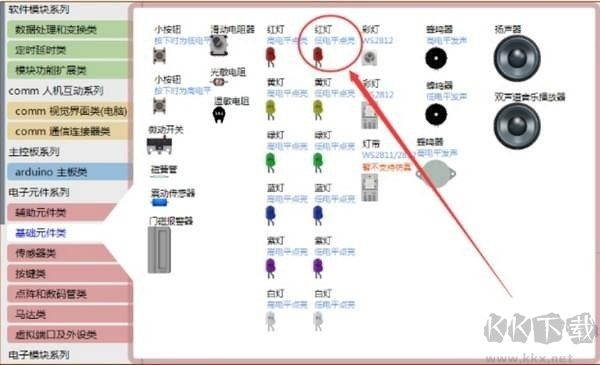

2、接著 指示燈模塊在電子元件系列里邊的基礎元件類，共有紅黃綠藍紫和白等6種顏色的指示燈，選擇一個指定顏色的燈，鼠標左鍵點擊可以添加到編程界面中；

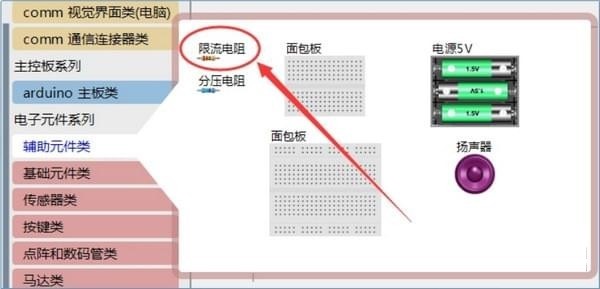

3、LED指示燈不能直接連接到主板上，需要通過一個限流電阻降低電流。限流電阻在電子元件系列里邊的輔助元件類，共有限流電阻和分壓電阻兩種。鼠標左鍵點擊可以添加到編程界面中

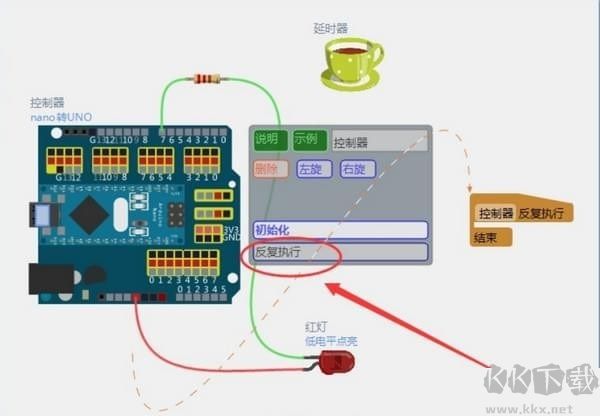

4、指示燈模塊拖進來后我們需要把它和主控板連接起來。鼠標放到指示燈模塊的端口上，界面會給出提示線條，根據提示線條任意連接即可。把指示燈模塊拖進來并連接好，那么要做一個每秒鐘閃爍一次的閃爍燈，我們還需要時間相關的模塊。這個時間模塊就是延時器，它在軟件模塊系列里邊的定時延時類。鼠標左鍵點擊可以添加到編程界面中，見下圖所示：



5、需的模塊已經全部添加完成，那么接下來就可以開始添加事件框了，只需鼠標點擊模塊，在彈出的右側窗口中，選擇“初始化”或者“反復執行”。當對應的事件發生時，系統就會執行事件框里邊的程序指令。



6、通過以下方法三選一進行【添加和編輯指令】：
·通過點擊左側“指令”欄的“模塊類功能指令”
·點擊已存在指令左側的小箭頭會復制出一條相同的指令
·通過鼠標右鍵選中多個指令后，點擊軟件右側“備份”按鈕可以復制選中的指令

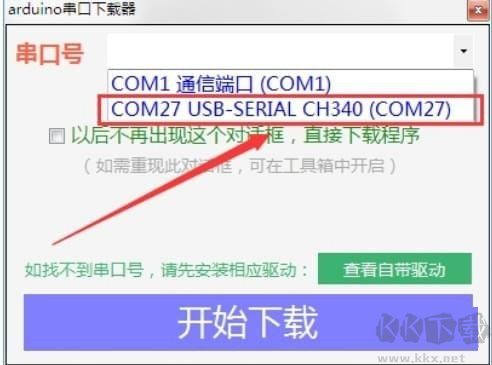

7、編輯好程序之后，就可以開始硬件搭建了。按照軟件里的連線，連接好硬件模塊，然后點擊軟件左上角的LOGO出現一個串口選擇框，點擊選擇帶有CH340字樣的串口，點擊“開始下載”等待進度條走完即完成。



如果沒有CH340串口號出現說明沒有安裝驅動，安裝一下驅動就可以了！
