kkx小編為大家分享的是“Protel99SE”，這是一款功能強大、界面簡潔的EDA設計軟件，雕刻機控制系統，該軟件學起來也是非常容易上手，精確的模型和板分析,幫助你在設計周期里利用信號完整性分析可獲得一次性成功和消除盲目性。軟件具備非常豐富的設計功能，采用的是設計庫管理模式，可以進行聯網設計，具有很強的數據交換能力和開放性及3D模擬功能，是一個32位的設計軟件，可用于原理圖的設計、印制電路板的設計、PCB板的設計，可以完成電路原理圖設計，印制電路板設計和可編程邏輯器件設計等工作。kkx在本文中為大家分享的Protel99SE中文破解版自帶破解補丁，大家可以免費使用！

安裝破解步驟

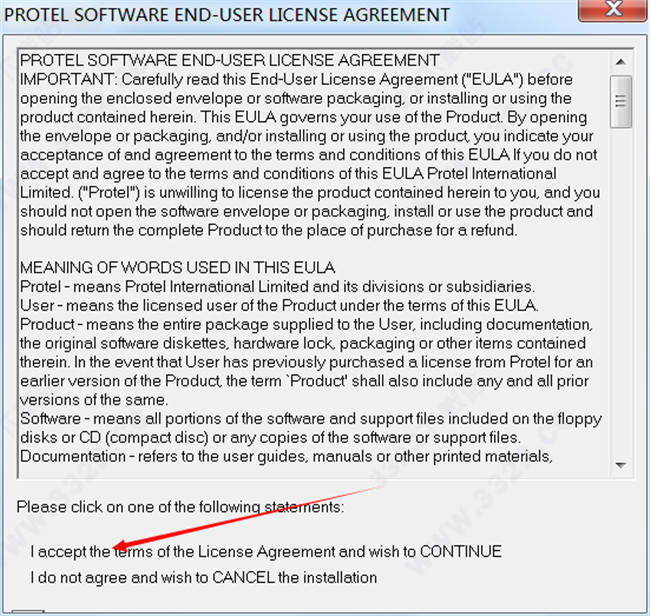

1、解壓壓縮包，打開“Protel99SE”文件夾，雙擊“setup.exe”開始安裝軟件。

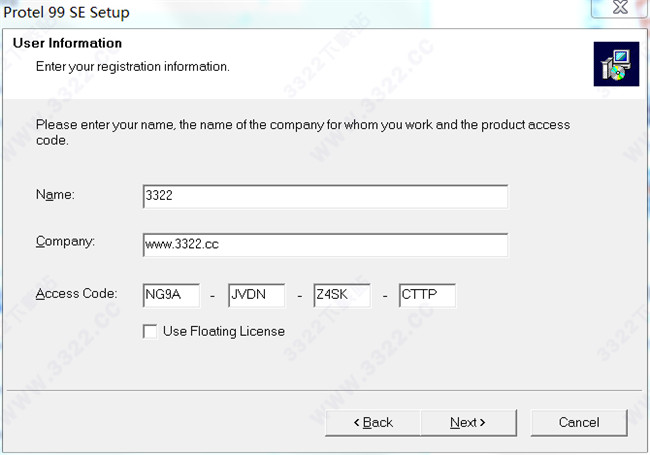

2、輸入產品的序列號：NG9A-JVDN-Z4SK-CTTP。

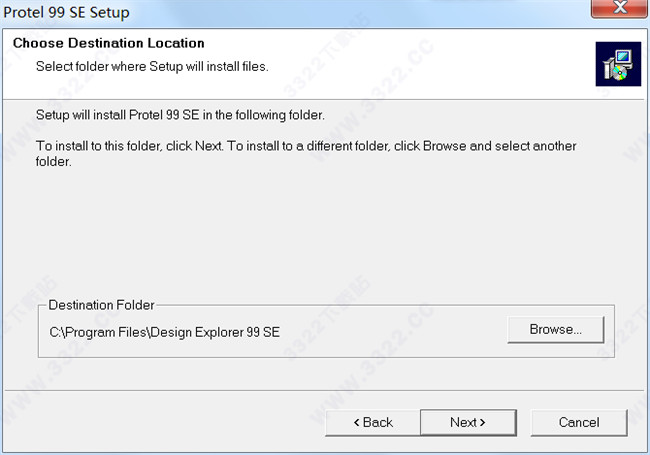

3、選擇應用程序所要安裝的位置。

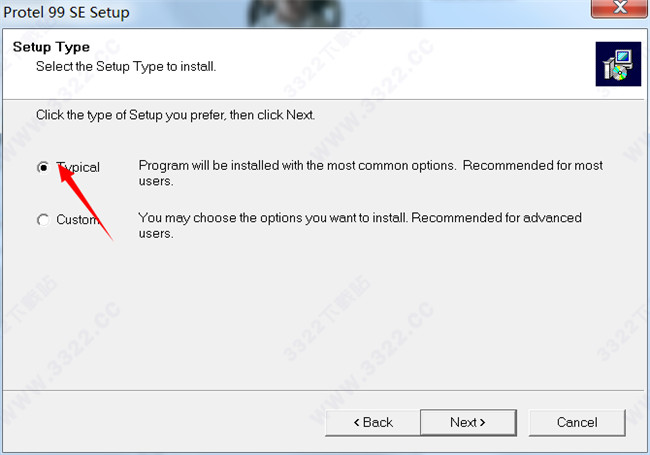

4、選擇第一項經典安裝。

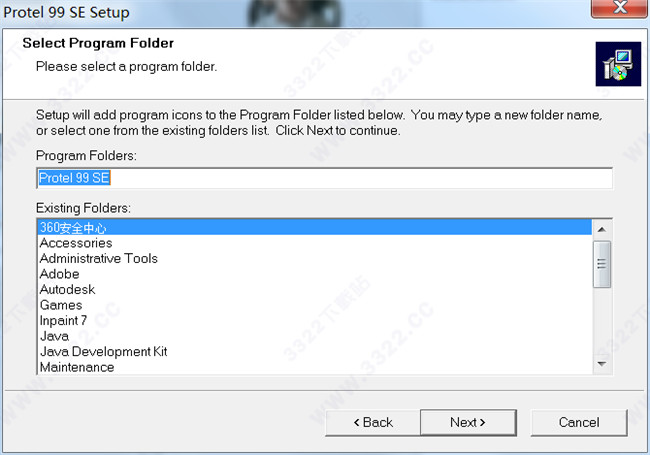

5、文件儲存的位置。

6、等待安裝完成。

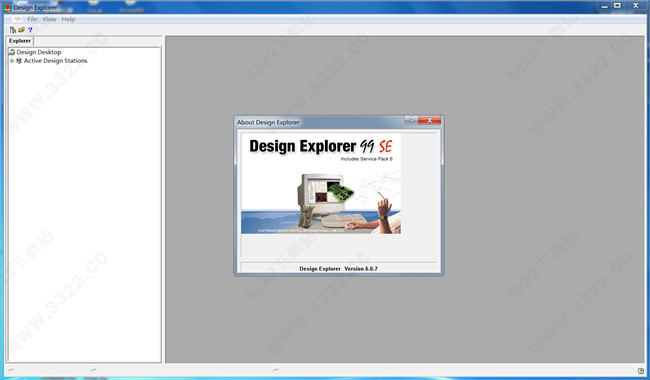

7、打開“Servicepack6”文件夾，運行“protel99seservicepack6.exe”，完成破解。

漢化教程

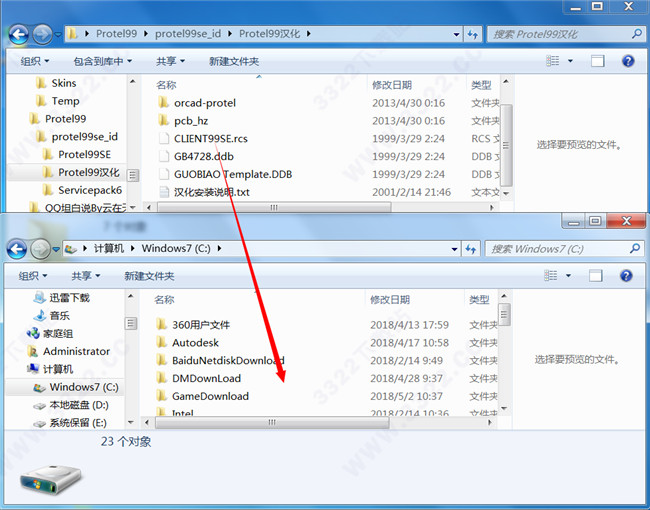

1、將解壓包中“Protel99漢化”文件夾中的“CLIENT99SE.rcs”文件復制到“C:\Windows”目錄下。

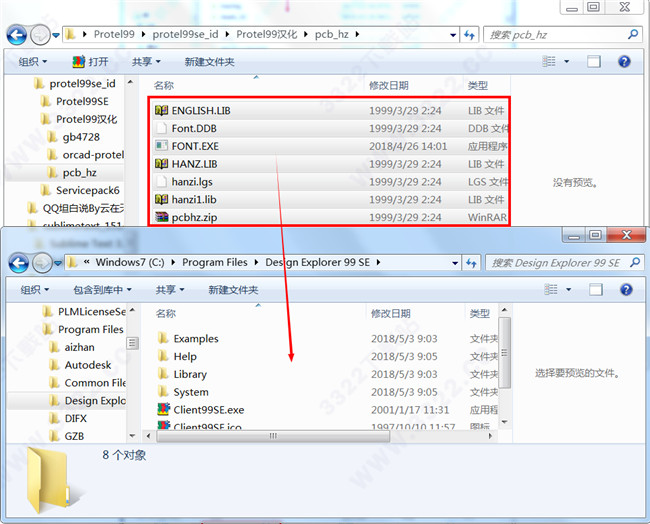

2、將Protel99漢化”文件夾下“pcb-hz”文件夾內的所有文件復制到軟件的安裝目錄下，默認安裝目錄：“C:\Program Files\Design Explorer 99 SE”，將文件的只讀屬性去掉。

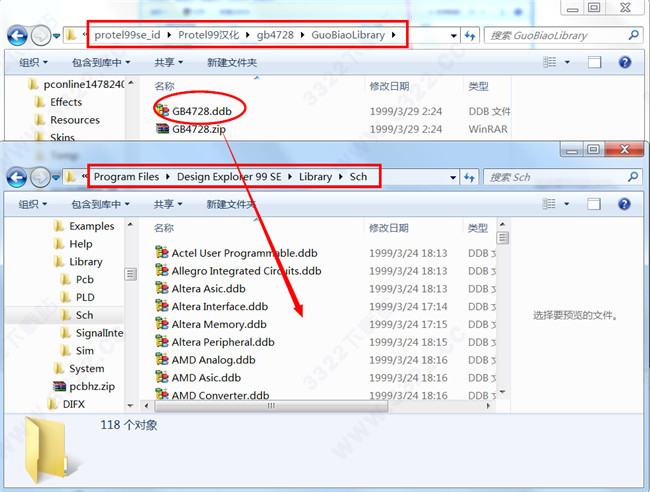

3、將解壓包中的“GB4728.ddb”文件復制到“C:\Program Files\Design Explorer 99 SE\Library\Sch”目錄下，將文件的只讀屬性去掉。

4、將“GUOBIAO Template.DDB”文件復制到“C:\Program Files\Design Explorer 99 SE”目錄下，將文件的只讀屬性去掉。

5、漢化完成，可以運行軟件了。

系統組成

按照系統功能來劃分，Protel99se主要包含以下倆大部分和6個功能模塊。
電路工程設計部分
(1)電路原理設計部分（Advanced Schematic 99）：電路原理圖設計部分包括電路圖編輯器（簡稱SCH編輯器）、電路圖零件庫編輯器（簡稱Schlib編輯器）和各種文本編輯器。本系統的主要功能是：繪制、修改和編輯電路原理圖；更新和修改電路圖零件庫；查看和編輯有關電路圖和零件庫的各種報表。
（2）印刷電路板設計系統（Advanced PCB 99）：印刷電路板設計系統包括印刷電路板編輯器（簡稱PCB編輯器）、零件封裝編輯器（簡稱PCBLib編輯器）和電路板組件管理器。本系統的主要功能是：繪制、修改和編輯電路板；更新和修改零件封裝；管理電路板組件。
（3）自動布線系統（Advanced Route 99）：本系統包含一個基于形狀（Shape-based）的無柵格自動布線器，用于印刷電路板的自動布線，以實現PCB設計的自動化。
電路仿真與PLD部分
（1）電路模擬仿真系統（Advanced SIM 99）：電路模擬仿真系統包含一個數字/模擬信號仿真器，可提供連續的數字信號和模擬信號，以便對電路原理圖進行信號模擬仿真，從而驗證其正確性和可行性。
（2）可編程邏輯設計系統（Advanced PLD 99）：可編程邏輯設計系統包含一個有語法功能的文本編輯器和一個波形編輯器（Waveform）。本系統的主要功能是；對邏輯電路進行分析、綜合；觀察信號的波形。利用PLD系統可以最大限度的精簡邏輯部件，使數字電路設計達到最簡化。
（3）高級信號完整性分析系統（Advanced Integrity 99）：信號完整性分析系統提供了一個精確的信號完整性模擬器，可用來分析PCB設計、檢查電路設計參數、實驗超調量、阻抗和信號諧波要求等。

快捷鍵大全

Enter 選取或啟動
按住鼠標右鍵移動整個浮動窗口
Esc 放棄或取消
F1 啟動在線幫助窗口
Tab 啟動浮動圖件的屬性窗口
Pgup 放大窗口顯示比例
Pgdn 縮小窗口顯示比例
End 刷新屏幕
Del 刪除點取的元件（1個）
Ctrl+Del 刪除選取的元件（2個或2個以上）
X+A 取消所有被選取圖件的選取狀態
X 將浮動圖件左右翻轉
Y 將浮動圖件上下翻轉
Space 將浮動圖件旋轉90度
Ctrl+Ins 將選取圖件復制到編輯區里
Shift+Ins 將剪貼板里的圖件貼到編輯區里
Shift+Del 將選取圖件剪切放入剪貼板里
Alt+Backspace 恢復前一次的操作
Ctrl+Backspace 取消前一次的恢復
Ctrl+G 跳轉到指定的位置
Ctrl+F 尋找指定的文字
Alt+F4 關閉protel
Spacebar 繪制導線，直線或總線時，改變走線模式
V+D 縮放視圖，以顯示整張電路圖
V+F 縮放視圖，以顯示所有電路部件
Home 以光標位置為中心，刷新屏幕
Esc 終止當前正在進行的操作，返回待命狀態
Backspace 放置導線或多邊形時，刪除最末一個頂點
Delete 放置導線或多邊形時，刪除最末一個頂點
Ctrl+Tab 在打開的各個設計文件文檔之間切換
Alt+Tab 在打開的各個應用程序之間切換
A 彈出Edit\Align子菜單
B 彈出View\Toolbars子菜單
E 彈出Edit菜單
F 彈出File菜單
H 彈出Help菜單
J 彈出Edit\Jump菜單
L 彈出Edit\Set Location Makers子菜單
M 彈出Edit\Move子菜單
O 彈出Options菜單
P 彈出Place菜單
Q PCB中mm/mil單位切換
R 彈出Reports菜單
S 彈出Edit\Select子菜單
T 彈出Tools菜單
V 彈出View菜單
W 彈出Window菜單
X 彈出Edit\Deselect菜單
Z 彈出Zoom菜單
左箭頭 光標左移1個電氣柵格
Shift+左箭頭 光標左移10個電氣柵格
右箭頭 光標右移1個電氣柵格
Shift+右箭頭 光標右移10個電氣柵格
上箭頭 光標上移1個電氣柵格
Shift+上箭頭 光標上移10個電氣柵格
下箭頭 光標下移1個電氣柵格
Shift+下箭頭 光標下移10個電氣柵格
Ctrl+1 以零件原來的尺寸的大小顯示圖紙
Ctrl+2 以零件原來的尺寸的200%顯示圖紙
Ctrl+4 以零件原來的尺寸的400%顯示圖紙
Ctrl+5 以零件原來的尺寸的50%顯示圖紙
Ctrl+F 查找指定字符
Ctrl+G 查找替換字符
Ctrl+B 將選定對象以下邊緣為基準，底部對齊
Ctrl+T 將選定對象以上邊緣為基準，頂部對齊
Ctrl+L 將選定對象以左邊緣為基準，靠左對齊
Ctrl+R 將選定對象以右邊緣為基準，靠右對齊
Ctrl+H 將選定對象以左右邊緣的中心線為基準，水平居中排列
Ctrl+V 將選定對象以上下邊緣的中心線為基準，垂直居中排列
Ctrl+Shift+H 將選定對象在左右邊緣之間，水平均布
Ctrl+Shift+V 將選定對象在上下邊緣之間，垂直均布
F3 查找下一個匹配字符
Shift+F4 將打開的所有文檔窗口平鋪顯示
Shift+F5 將打開的所有文檔窗口層疊顯示
Shift+單左鼠 選定單個對象
Ctrl+單左鼠，再釋放ctrl 拖動單個對象
Shift+Ctrl+左鼠 移動單個對象
按Ctrl后移動或拖動移動對象時，不受電氣格點限制
按Alt后移動或拖動移動對象時，保持垂直方向
按Shift+Alt后移動或拖動移動對象時，保持水平方向
按*號鍵可以進行電路頂層和底層的切換
按+、-鍵可以進行電路相鄰層的切換
shift+s 在PCB層間切換

功能特點

1、多工程圖紙?jiān)O(shè)計
一個原理圖設計有很多種機構工程圖紙策略的方式，需要由單一工程圖紙構成或者由好幾張關聯工程圖紙構成，無須考慮到工程圖紙?zhí)枺琾rotel99se將每一個設計當作一個單獨的解決方案，設計能夠包含模塊化設計元件，這種模塊化設計元件能夠是建立在單獨的設計圖紙，隨后與淘寶主圖聯接。做為單獨日常維護控制模塊容許好多個技術工程師與此同時在同一計劃中工作中，控制模塊也可以被不同類型的計劃方案多次重復使用。
2、原理圖連線設計
明確起止點和停止點，Protel99se會自動的在原理圖上連線，從菜譜上選擇“Place/Wire”后，按空白鍵轉換連線方法，全自動連線、隨意視角、45連線、90連線，促使設計者在設計時更為輕松自在。
3、查驗原理圖電氣性能穩定性
開啟LCDController.ddb設計數據庫系統，點取LCDController文件夾中的LCDController.prj原理圖設計對話框，Protel99se能幫助我們開展電氣設備標準查驗。
4、同歩設計
在Protel99手機中促使原理圖與PCB同歩是容易的事情，Protel99se包括一個強悍的設計同步工具，促使很容易的在原理圖和PCB中間遷移設計信息內容。
5、創建材料表
開啟“4PortSerialInterface.ddb”設計數據庫系統，尋找“4PortSerialInterface”文件夾下邊的“4PortSerialInterface.prj”文檔設計對話框，選擇“Reports”里的“BillOfMaterial”菜單欄，依照導向器所讀選擇項選擇，進行選擇，一個“Excel”樣式的材料表要被做成。
6、原理圖模擬仿真
Protel99se軟件還提供大量模擬仿真用元件，每一個都鏈接到標準化的SPICE實體模型。5800個模擬仿真用元件先后在Sim.Ddb數據庫的28個庫文件。
在Protel99se中實行模擬仿真，只需簡單的從模擬仿真用元件庫文件擺放所需要的元件，聯接好原理圖，再加上激勵源，點擊模擬仿真。7、布線設計
Protel99se有三中布線方法：忽視阻礙布線（Ignoreobstacle），防止阻礙布線（Avoidobstacle），選邊布線（Pushobstacle）。我們能根據需求采用不同類型的布線方法，在“Tools”專用工具菜單欄下選擇“Preferences”優列表中選擇不同類型的布線方法。也可以用“SHIFT+R”鍵盤快捷鍵在三種方式中間轉換。
8、信號完整性剖析
Protel99se包括一個高檔的信號完整性燒錄器，它會剖析PCB設計和檢測設計參數作用，檢測過充、沖下、特性阻抗和數據信號直線斜率規定。假如PCB板任何一個設計規定(設計標準指定)有什么問題，能從PCB運作一個反射面或串?dāng)_剖析，以具體地查詢其狀況。
