液晶漢字模提取工具是一款可以可以在你動手編寫單片機程序之前，先做規劃排版，根據你的菜單內容進行布局花一點時間在排版上是有好處的，在進行單片機編程的時候，排版通過的坐標很有用，可以省去很多調試時間；編寫使用說明書的時候，只要用抓圖軟件將你已經排版的效果抓過去就行了，非常生動直觀。

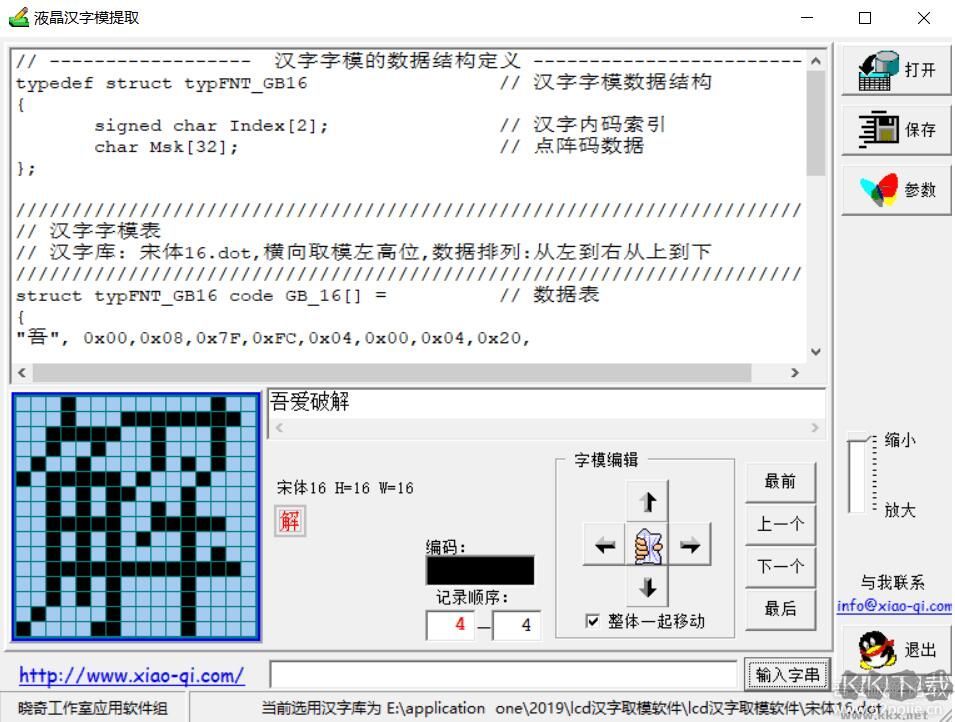

液晶漢字模提取工具使用方法:

1、打開功能是專門用于對c語言文件自動提取顯示所需要的漢字，進行點陣碼數據轉換的，在您的C語言程序中，有一點需要特別留意：您的注解中請不要使用雙引號，否則會引起提取錯誤。
軟件包中的文件ee.c作為一個簡單例程供提取測試用。
2、提取以后的點陣碼可以隨意修改點陣數據，使用鼠標的左鍵為加一點，右鍵為擦除一點。修改完畢請按旁邊的確認鍵將數據記錄到點陣碼中，否則您的修改將自動放棄。
3、點陣碼可以隨意平移，請謹慎使用。平移之前請查看一遍所有的字符點陣圖，平移有可能會丟失邊界點，移出了邊界的點陣將被丟棄，不可恢復。平移前請確認是否有必要進行全體字符一起移動。
4、用戶自定義特殊字符的建立，首先選定點陣數據，在下面的漢字輸入窗口輸入幾個您不使用的漢字，確認。然后生成了這些漢字的點陣碼，再將他們清空（使用平移按鈕中間的那塊抹布），就可以用鼠標描繪你的圖案了，最后別忘了打“確認”鍵。
5、ASCII字符可以自動提取0x20~0x7f的全部，最后一個0x7f一般都沒有用，可以手工將它刪除，也可以利用它做一個簡單的特殊字符。漢字庫中也包含有ascii字符，但是經查對與這三個ascii庫基本一樣，所以就不再重復。
6、保存文件：C語言格式的默認為.h類型，匯編格式的默認為.inc類型，只要將他們加入到您的工程中就可以了。
7、新增加了自動添加下劃線功能。這項功能在做點陣顯示和修改的時候并不出現下劃線，設置了以后僅僅在最后的輸出文件中出現，以免干擾編輯修改。
8、擴充對windows漢字的直接提取，從16~96范圍內可以任意設定選取。主要用于制作界面的開機封面少量標識性漢字。
9、擴充了對ascii小字庫5x8以及大字庫20*40/24*48的支持，畢竟字庫文件比較工整。
開機初始狀態
漢字庫：宋體16.dot 字高：16
Ascii:  Asc5x8E.dot 字高：8
液晶規格：240x128
所有字庫文件建議放在與本軟件同一個目錄下，便于查找
排版程序文件的文件擴展名約定為.lcm

寫過液晶菜單的你一定有這樣的體會，工作量重要分出很大一部分時間用于反復調試版面布局，就是由于這個原因，筆者編寫了這個軟件，配合我編寫的字模軟件，可以大大提高編程效率。你可以完全不用關心字模部分，只管編寫程序，編完以后用字模軟件幫你自動生成一個.h文件加入到你的工程中就行了。
?可設置不同的取模方式，特殊液晶、普通液晶均可適用！

液晶漢字模提取工具注意事項：

1。打開功能是專門用于對C語言文件自動提取顯示所需要的漢字，進行點陣碼數據轉換的，
   在您的C語言程序中，有一點需要特別留意：您的注解中請不要使用雙引號，否則會引起
   提取錯誤。
   軟件包中的文件ee.c作為一個簡單例程供提取測試用。

2。提取以后的點陣碼可以隨意修改點陣數據，使用鼠標的左鍵為加一點，右鍵為擦除一點。
   修改完畢請按旁邊的確認鍵將數據記錄到點陣碼中，否則您的修改將自動放棄。

3。點陣碼可以隨意平移，請謹慎使用。平移之前請查看一遍所有的字符點陣圖，平移有可能
   會丟失邊界點，移出了邊界的點陣將被丟棄，不可恢復。
   平移前請確認是否有必要進行全體字符一起移動。

4。用戶自定義特殊字符的建立，首先選定點陣數據，在下面的漢字輸入窗口輸入幾個您不使
   用的漢字，確認。然后生成了這些漢字的點陣碼，再將他們清空（使用平移按鈕中間的那
   塊抹布），就可以用鼠標描繪你的圖案了，最后別忘了打“確認”鍵。

5。ASCII字符可以自動提取0x20~0x7f的全部，最后一個0x7f一般都沒有用，可以手工將它刪
   除，也可以利用它做一個簡單的特殊字符。
   漢字庫中也包含有ascii字符，但是經查對與這三個ascii庫基本一樣，所以就不再重復。

6。保存文件：C語言格式的默認為.h類型，匯編格式的默認為.inc類型，只要將他們加入到
   您的工程中就可以了。

7。新增加了自動添加下劃線功能。這項功能在做點陣顯示和修改的時候并不出現下劃線，
   設置了以后僅僅在最后的輸出文件中出現，以免干擾編輯修改。

8。擴充對windows漢字的直接提取，從16~96范圍內可以任意設定選取。主要用于制作界面的
   開機封面少量標識性漢字。

9。擴充了對ascii小字庫5x8以及大字庫20*40/24*48的支持，畢竟字庫文件比較工整。
