TestStand系統測試工具是一款便捷的測試執行軟件能夠幫助工程師們?cè)隍?yàn)證和生產環節進行快速的開發和部署系統能夠給你帶來便捷的測試原生工具，支持用戶們進行其他語言的編寫和測試模塊的測試，能夠?qū)⒂脩?hù)們的測試流程簡單化，還可以幫助用戶們實現對硬件數據怎的控制使用，支持用戶們個性化的定制，根據自身的需求進行調整測試流程參數等等，提高你的測試準確率，感興趣的用戶快來KK下載體驗吧~

TestStand系統測試工具特色

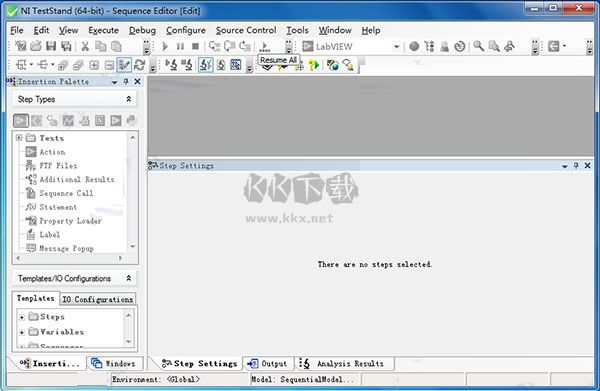

1、TestStand Sequence Editor的視覺設計更新

TestStand 2020將簡化的視覺設計引入了TestStand Sequence Editor。除了外觀更改之外，序列編輯器還具有以下更改：

默認情況下，序列編輯器工具欄現在僅顯示范圍全局的按鈕。提供功能僅限于單個窗口或窗格的按鈕現在位于相關的窗口或窗格中。

提供單個窗口配置選項的窗格或選項卡固定在相關窗口。

現在，在“步驟”窗格上，步驟將突出顯示語法。步驟的圖標顏色指示該步驟的類型。

“選擇序列文件回調”對話框中的復選框簡化了選擇回調序列的過程。

2、Python適配器改進

TestStand 2020增加了對Python 3.8的支持。現在，您可以使用Python適配器執行以下任務：

在TestStand和Python代碼模塊之間傳遞COM對象。

將TestStand中的枚舉映射到Python代碼模塊中的枚舉。

將TestStand中的數字?jǐn)?shù)組映射到Python代碼模塊中的NumPy數組。

在TestStand和Python代碼模塊之間傳遞命名數據類型的容器時，包括或排除其子屬性。

輸入單個文件或目錄作為Python適配器的代碼模塊路徑。

3、正則表達式支持

現在，正則表達式是字符串值測試步驟支持的比較類型。您還可以將正則表達式用作CheckStrLimit，F(xiàn)indPattern，MatchPattern和SearchPatternAndReplace表達式函數的參數。

4、InstrumentStudio集成改進

TestStand 2020引入了與InstrumentStudio集成的改進。現在，您可以執行以下任務：

將Python代碼模塊與IO配置步驟類型一起使用。

在TestStand和Python代碼模塊之間傳遞NI_IOSession數據類型。

TestStand系統測試工具功能

1、多站點引腳映射文件、TSM代碼模塊api和半導體多測試步驟類型，用于開發半導體測試程序，該測試程序在多個測試系統硬件配置上運行，測試站點數量可變，測試效率高。

2、根據測試結果支持被測設備(DUTs)。

3、支持導出和導入帶有文本文件的測試限制。

4、用于指定測試程序設置、測試站設置和測試地塊信息的數據類型、可配置回調和對話框。

5、使用TSM處理程序/prober驅動程序進行處理程序和prober通信的插件架構。

6、結果處理插件，用于生成測試批次的報告和數據日志文件，例如標準測試數據格式(STDF)日志。

7、用于執行部分平均測試的插件體系結構。

8、可定制的操作界面，用于執行測試程序、啟用或禁用測試站點、顯示統計信息、配置測試地塊信息和測試站設置。

9、有模板代碼的一組步驟類型，用于執行常見操作，如設置和關閉儀器、啟動DUT或執行通用測試。

10、在測試程序執行過程中，在斷點處調試儀器時，可自定義的地點和針感知儀表面板。

倪虛擬儀器。LabVIEW (lab Virtual Instrument Engineering Workbench)是一種圖形化編程語言，它使用圖標而不是文本行來創建應用程序。與使用指令確定程序執行順序的基于文本的編程語言不同，LabVIEW使用dataflow編程。在數據流編程中，通過框圖上節點的數據流決定了VIs和函數的執行順序。虛擬儀器是模擬物理儀器的LabVIEW程序。

11、在LabVIEW中，您使用一組工具和對象來構建用戶界面。用戶界面稱為前面板。在構建前面板之后，使用函數的圖形表示添加代碼來控制前面板對象。將此圖形代碼(也稱為G代碼或塊圖代碼)添加到框圖中。框圖有點像流程圖。代碼的框圖、前面板和圖形表示組成VI。

12、自1976年以來，國家儀器為工程師和科學家提供了加速生產力、創新和發現的工具。NI的圖形系統設計方法提供了一個集成的軟件和硬件平臺，可以加速任何需要測量和控制的系統的開發。該公司的長期愿景，并致力于通過其技術來改善社會，支持其客戶、員工、供應商和股東的成功。

TestStand系統測試工具優勢

1、定制和自動化您的測試

使用現成即用的軟件,自動執行任何編程語言編寫的代碼模塊,滿足各種測試需求

2、生成測試報告,快速做出決策

使用本地報告生成和數據庫連接功能,快速生成測試結果報告。

3、開發和部署測試系統

使用 TestStand Deployment Utility和調試工具,高效復制和維護測試系統。

4、開發自動化生產測試系統

使用原生工具配置并行測試，利用適配器調用其他編程語言編寫的測試代碼，并自動生成報告，從而輕松開發自動化生產測試系統。

5、通過導入IO配置，快速設置硬件

使用InstrumentStudio，您可以交互地配置儀器，然后將配置文件導出到TestStand。這些配置可以應用于新的或現有的IO會話，也可以傳遞到代碼模塊中進行測量，或者在掃描循環中用作為儀器屬性。

6、通過集成的調試工具，分析意外行為

TestStand具有內置的調試工具，可檢查和分析代碼，幫助您更快地調試測試應用程序。對于在InstrumentStudio中配置的儀器，您可以在測試執行的同時，在軟面板上查看數據，并在測試序列的空閑狀態下以交互方式調試或修改儀器設置。

安裝教程

1、下載軟件壓縮包后先進行解壓，得到安裝包，然后選擇相信的系統版本文件夾，直接雙擊exe文件安裝軟件，如下圖;

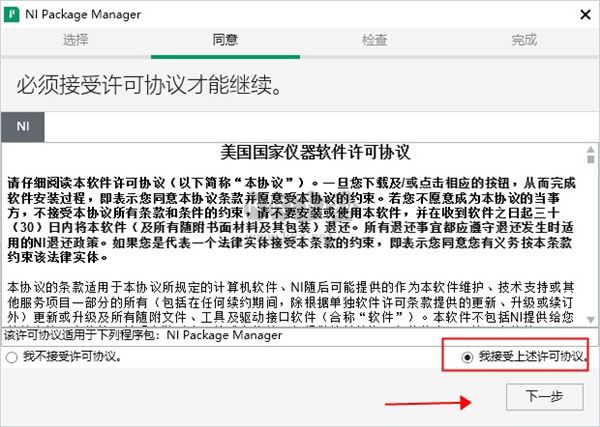

2、彈出軟件安裝向?qū)ы?yè)，選擇對用的安裝版本，然后勾選“我接受...”進入下一步;

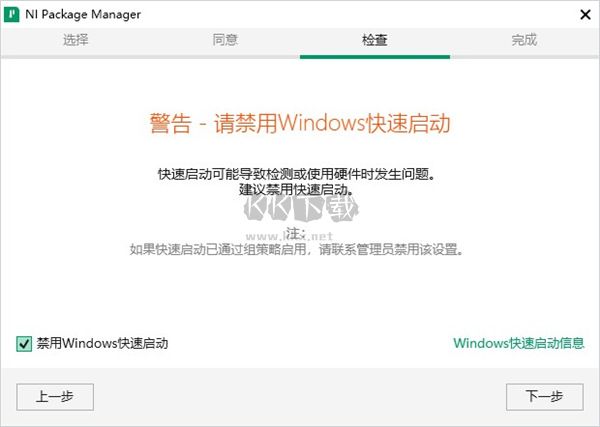

3、接著設置禁用Windows快速啟動，在點擊下一步;

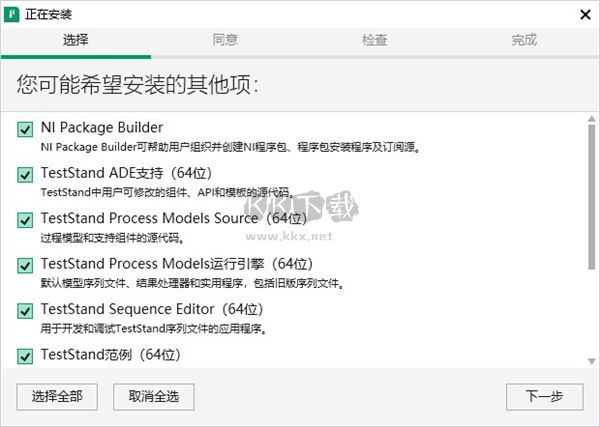

4、選擇軟件安裝的組件，建議全選，在進入下一步安裝;

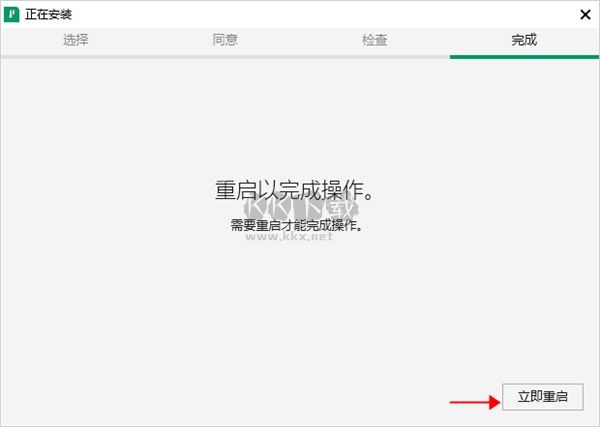

5、等待軟件安裝，安裝完成后需要重啟電腦，點擊重啟;

系統要求

National Instruments建議使用下表中描述的系統要求來運行TestStand。

處理器Pentium G1或同等處理器(最低Pentium 4 / M或同等處理器)

內存2GB(最小1Gb)

TestStand(32位或64位)1GB的磁盤空間

Microsoft .NET Framework 4.6.2版的磁盤空間(如果尚未安裝)2.5 GB

National Instruments Device Drivers DVD中設備驅動程序的磁盤空間所需的空間量取決于您安裝的驅動程序。 僅安裝將要使用的硬件所需的驅動程序。

視頻適配器1366 x 768或更高(最低1024 x 768分辨率)

支持的操作系統

Windows Windows 7 Starter，Professional，Enterprise，Ultimate(SP1)(x86-x64)

Windows 8.1(x86-x64)

Windows 10專業版，企業內部版本2004、1809

Windows Server 2016(x64)

Windows Server 2012 R2(x64)
