CAXA3D實體設計完整破解版是一款強大的實體設計軟件,這款軟件是專為工程師和設計師設計的,里面為用戶提供了豐富的工具和功能,能夠幫助用戶快速高效地進行產品設計和建模并利用各種建模工具進行繪圖,剖視,拼接等,操作簡單直觀，滿足不同行業和領域的設計需求,為你節省大量的時間和精力,感興趣的小伙伴就快來下載使用吧。

CAXA3D實體設計安裝破解說明

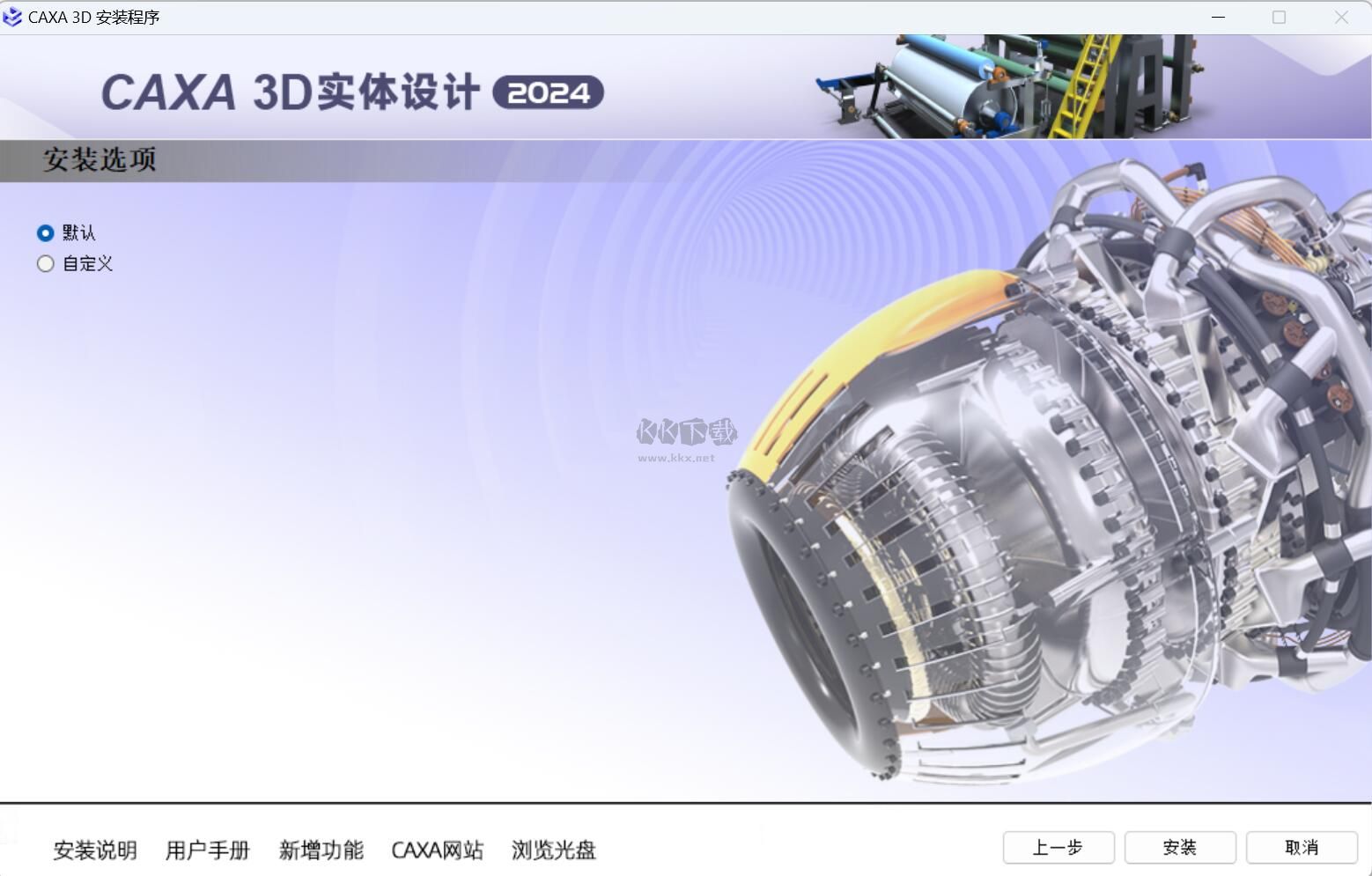

雙擊啟動安裝文件，進行安裝,選擇語言。

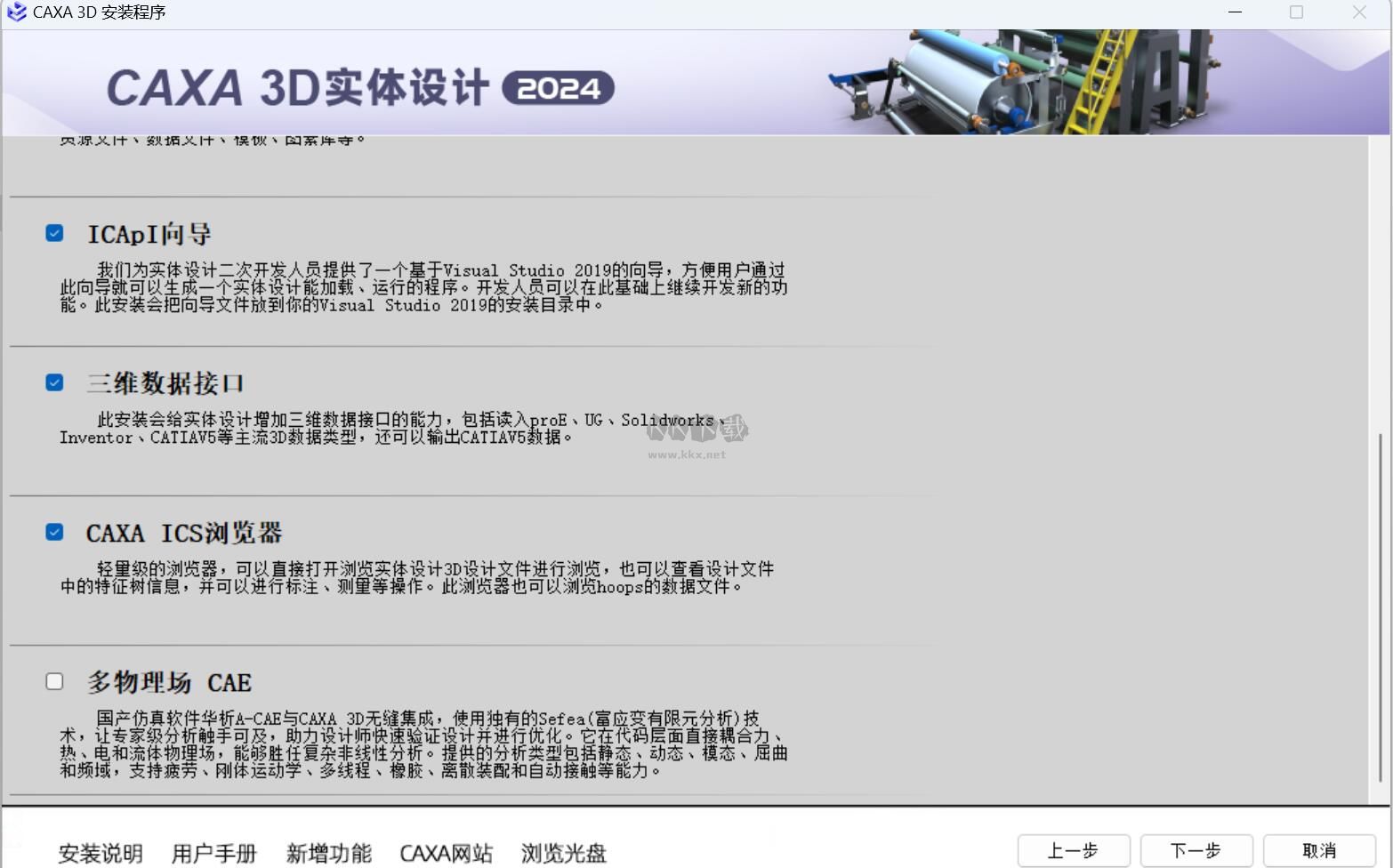

根據自己需求選擇安裝功能，點擊“下一步”，繼續安裝，按步驟安裝即可。

CAXA 3D電子圖板 2024 默認安裝路徑為 C:\Program Files\CAXA\CAXA CAD\2024，可根據情況選擇安裝路徑，點擊【安裝】，進入安裝界面。


安裝完成后，點擊【完成】按鈕，結束安裝。

CAXA3D實體設計新增功能

1、齒輪約束

在高級束中新增“齒輪”約束，用戶可以通過設置轉速比或齒數比來添加齒輪約束。

2、對稱約束優化

對稱約束新增“同向?qū)R”和“反向?qū)R”選項，并且支持選擇源實體時選擇同一物體上的兩個面作為對稱面，同時支持選擇基準面作為對稱參考。

3、寬度約束優化

寬度約束新增“同向?qū)R”和“反向?qū)R”選項，支持在添加寬度約束后調整對齊方向。

4、角度約束優化

角度約束新增“距離范圍”控制選項，可以控制約束的零部件在定義的角度范圍內進行調整。同時還增加了“反轉尺寸”選項，用來反轉角度。

5、實體轉鈑金功能增強，增加折彎邊角設置

在“零件轉鈑金”功能面板中增加“邊角設置”選擇框，參數包括：切口類型(對接、正向交迭、反向交迭)

6、三維曲線功能增強，增加xoy/xoz/zox平面平行約束

在實體設計3D曲線中為單根直線添加平行于XOY,XOZ,YOZ基準面的約束

7、三維曲線增加隱藏、顯示曲線功能

在三維曲線功能中添加隱藏曲線和顯示曲線兩個工具，隱藏曲線工具可以將單選或者框選的曲線、點進行隱藏，顯示曲線工具可以將已經隱藏的曲線、點進行顯示。

8、草圖平視視圖快捷命令

在2024版本中增加了“平行視圖”快捷命令(F6), 首先進入草圖繪制后，軟件會自動調整到草繪視角(平視視角)，當旋轉到非平視視角之后，只要點擊“平行視圖”的命令，軟件會自動恢復到草繪視角，且能夠始終保證X軸水平、Y軸豎直。

9、支持草圖尺寸參數化點擊直接引用

在進行參數化設計時，支持在編輯草圖的時候選擇設計樹上的其他草圖時亮顯其他草圖上的尺寸約束供用戶拾取，從而和當前創建的尺寸參數進行關聯;也可以在草圖外的參數表中選擇尺寸約束名稱進行關聯。

10、支持參數化數據與EXECL關聯

以原有的參數表與配置功能為基礎，將Excel表格嵌入到實體設計環境中，Excel表格的列項可以添加模型的參數信息，行項與配置一一對應，當切換配置時，根據Excel表格中該配置的參數信息來驅動模型，從而實現模型的變型設計。

11、樣條曲線支持通過控制點(極點)方式生成

在3D曲線中創建樣條曲線時增加使用“控制點”方式創建樣條曲線。

12、鈑金批量出圖

在2024版本中新增了“鈑金批量出圖”的功能，可以一次創建多張鈑金工程圖。

13、視圖更新后失效尺寸自動重連功能

之前版本已經有失效尺寸檢查功能，如果對模型進行編輯修改后一些模型的邊消失或重建會導致尺寸失效，這時需要用戶重新手工標注尺寸。在2024版本中對“重連失效尺寸”做了增強，如果勾選了“嘗試重連失效尺寸”，那么會根據視圖投影的結果，比較之前尺寸關聯的曲線，如果幾何形狀和位置相同，則使用新的投影結果創建新的假線給尺寸做關聯。

14、相對視圖

在投影工程圖時支持選擇3D模型中的一個或多個實體進行投影。使用該功能可以方便的投影鋼結構中局部零部件的工程圖。

15、視圖支持水平、垂直對齊

在“三維視圖編輯”中增加了“水平邊線對齊”和“垂直邊線對齊”，可以通過選擇一個邊線來實現視圖的水平或垂直。

16、工程圖投影速度提高

在進行“標準視圖輸出”時，投影模式中增加了“顯示數據投影”，使用這種方式投影會顯著提高大型裝配體的投影速度。

17、零部件陣列功能增強，支持忽略節點

在零部件陣列功能中增加了“忽略節點”的選項，在需要忽略的陣列節點上單擊可以取消這個節點的陣列。

18、裝配特征

裝配特征通常用于對裝配體打孔的場景下，可以一步完成對多個配合零部件的編輯。使用鼠標右鍵從圖素庫拖拽圖素到一個裝配上時會彈出裝配特征的對話框，可以選擇這個特征作用的范圍，這個特征是傳遞到零件上還是僅在裝配體中生效，如果選擇“將裝配特征傳遞到零件”選項，則在對應的零件上也同時創建相應的特征(支持外鏈文件)。

19、查看約束功能增強

新增“查看約束”功能，啟動“查看約束”功能后彈出“約束選擇”對話框，可以選擇相應的約束進行編輯，約束對應的幾何也會加亮顯示。

20、支持自頂向下設計

自頂向下設計是從產品的頂層開始在裝配中建立零件來完成整個產品設計的方法，即先進行頂級組件的總體規劃，然后將其分解到零部件結構設計中，當發現設計出的產品不滿足設計任務要求時，通過規范化的設計過程，只需對頂層總體規劃內容稍作修改，就可以確保頂層的設計信息準確地向下傳遞。在2024版本中支持了自頂向下的設計模式。

21、審閱模式

在打開大型裝配體時增加了“大型設計審閱”的方式，使用這種方式會提高大型裝配體的打開速度，并支持對打開后的模型進行測量、剖切等后續操作。

22、鋼結構完全對接功能

在以前的版本中，鋼結構裁剪功能下的對接功能只支持45°的等角對接。在2024版本中，在原有功能基礎上，增加了一個“完全平頭斜接”選項，可以通過勾選該選項，選擇鋼結構，實現鋼結構裁剪的完全對接功能。

23、鈑金快速報價

在鈑金功能中增加了“快速報價”功能，使用“快速報價”功能，軟件能夠自動分析鈑金零件，快速生成鈑金加工需求的“展開面積、沖孔數量、切割長度、噴涂面積”等數據并自動導入到企業的鈑金零部件明細表從而自動生成報價。

24、鈑金切口功能

在將實體模型零件轉換成鈑金時由于模型上沒有開口，無法直接使用實體轉鈑金功能將其轉換為鈑金件，需要手工在零件對應的位置開槽才能轉換為鈑金件，在2024版本中增加了切口功能，可以通過草圖繪制命令在需要開口的位置繪制草圖，然后使用“轉換到鈑金”功能，在里面指定切口草圖作為切口生成的位置，自動轉換成鈑金件。

25、鈑金支持“折彎系數”

在進行折彎計算時新增了“折彎系數”和“折彎系數表”兩種方式。可以使用“折彎系數”和“折彎系數表”中的數據來進行折彎計算。

26、角撐板

支持通過選擇鋼結構件中兩個相鄰零件的面來生成腳撐板,可以通過參數設置腳撐板的類型、尺寸及定位方式。

27、頂端蓋

支持通過選擇鋼結構零件的端面(支持封閉的截面)來創建“頂端蓋”，可以通過參數設置頂端蓋的厚度及邊角的過渡方式。

28、裁剪支持批量選擇

對鋼結構中的“裁剪/延伸”功能進行了改進，使鋼結構裁剪到面功能可以選擇多個體進行裁剪。

29、切割清單

切割清單是一種用于管理和顯示零件中的多個實體的功能。它通常用于鋼結構設計中，以便對結構構件進行分類和標注。切割清單可以在零件和工程圖中創建和編輯。在設計樹上可以用鼠標右鍵在“實體”和“切割清單”兩種模式之間切換，在“實體”模式下，把零件中的所有體都當成一個零件處理;在“切割清單”模式下每個體都當成獨立的零件處理了，每個體可以單獨編輯屬性比如：零件名稱、零件代號、材料等，也可以將體輸出成獨立的文件。

30、型材編輯支持增加參考點

型材編輯界面增加參考點功能，可以在鋼結構的截面草圖中添加參考點。在添加參考點后可以通過命令面板中的“找到輪廓”來重新制定定位點。

31、草圖繪制交互改進

在以前的版本中如果繪制的草圖在零件的后面，草圖中繪制的點會被遮擋，不能顯示和拾取;在2024版本中即使點被遮擋了也會在編輯或繪制草圖時優先顯示，方便拾取。

32、草圖約束尺寸交互的優化

在2024版本中，如果編輯一個草圖中的顯示尺寸這個顯示尺寸會被自動轉換為約束尺寸，減少了二次添加約束尺寸的步驟。

33、設計樹支持快捷菜單

在設計樹上點擊某一條目時，根據選擇的類型，彈窗帶有相關命令的浮動菜單。

34、草圖拉伸區域選擇優化

優化了封閉區域選擇判斷的算法，在通過“閉合輪廓”功能選擇拉伸區域時可以通過點擊封閉區域內部來選取區域。

35、參考幾何

在2024版本中允許在裝配中添加參考幾何，包括基準點、基準線、基準面。在裝配中添加的參考幾何不能移動，如果要解除裝配關系必須先刪除裝配中的參考幾何。

36、自由拖動增加選項控制

從圖素庫中拖拽出零件后，之前默認是可以自由拖動的;現在在“選項”→“交互”中添加一項設置，用來控制拖出來的零件默認是否可以移動。

37、附著點編輯功能增強

提供快速編輯對話框，可以同時編輯多個附著點。

38、標準件庫更新補充

在標準件庫中補充了84個法蘭規格，包括：

- 帶頸平焊法蘭-PN(27個);

- 對焊法蘭-PN(20個);

- 對焊法蘭-Class(23個);

- 對焊環板式松套鋼制管法蘭(14個)

39、鏈接文件查詢交互優化

在鏈接文件查詢功能中增加“高亮顯示選定的零部件”選項，對于查詢大型裝配時可以根據顯示性能的實際情況選擇;支持選中多個鏈接文件后按住ctrl鍵，再次點擊文件，取消該文件選中狀態;查詢窗口支持等比例縮放。

40、工程模式下裁剪、分割目標體支持選擇多體

在進行鋼結構設計時經常要對一個零件下的多個體進行裁剪、分割，2024版本中裁剪、分割功能支持選擇多個實體進行操作。

41、數據接口升級

- CATIA V5: V5R8~V5-6R2023

- Pro/E(Creo): 16~Creo10.0

- UG NX: 11~NX 2306

- Inventor: V11~V2024

- Solidworks: 98~2023

- SolidEdge: V18~SE2023

- IGES：~5.3

- ACIS：R1-2023 1.0

- Parasolid：9.0~35.0.149

- STEP:AP203/AP214

- JT：8 – 10.7

- IFC：IFC2x3, IFC4

- Rhino：V2-7

CAXA3D實體設計軟件優勢

1、多引擎+雙模式建模-工程模式和創新模式

CAXA 3D實體設計擁有自主研發的幾何內核并擁有多引擎機制，可以同時支持自主幾何引擎以及Parasolid、 ACIS等成熟的商用幾何引擎;提供基于參數化技術的工程模式和基于直接表面編輯技術的創新模式，讓建模更加靈活自由。

2、設計工藝制造一體化，多專業產品組合和方案組合

CAXA 3D平臺無縫集成了CAXA電子圖板、CAM制造工程師、三維工藝和CAE軟件，可以在同一平臺上輕松進行3D、2D設計和仿真分析、工藝規劃、數控編程。其中，CAXA 3D實體設計產品集成CAXA電子圖板提供專業工程圖功能，不再需要任何獨立的其他二維軟件。

3、靈活萬能的三維球?qū)＠ぞ撸悄芑b配提速三倍

獨特的、“萬能”的三維球工具，為各種三維對象的復雜變換提供了靈活、便捷的操作。設計中70%以上的操作都可以借助三維球工具來實現，徹底改變了基于2D草圖傳統的三維設計操作麻煩、修改困難的狀況，使設計工作更加輕松高效。同時，CAXA 3D實體設計提供智能裝配方式，可以自動判斷 裝配位置，自動對齊并根據設定自動添加約束，從而使裝配速度相比傳統的約束裝配方式提高三倍以上。

4、超過10萬個零件的特大型裝配輕松流暢

CAXA 3D實體設計為了提升大型裝配體的運行顯示速度提供了大裝配模式，使用大裝配模式可以顯著提高在進行大型裝配體設計時的運行效率和顯示速度。通過使用輕量化加載技 術可以只加載當前設計所需的數據，大幅減少了模型對內存的占用。

5、全面兼容各種三維軟件數據格式

支持主流三維CAD軟件數據格式。新版本同步升級了所有數據接口，支持主流三維數據格式從歷史版本到當前最新版本，可以說一機在手、三維格式無憂。同時，支持批量數據格式轉換功能，能夠繼承原來目錄結構，可以按照規則自動后臺轉換執行。
