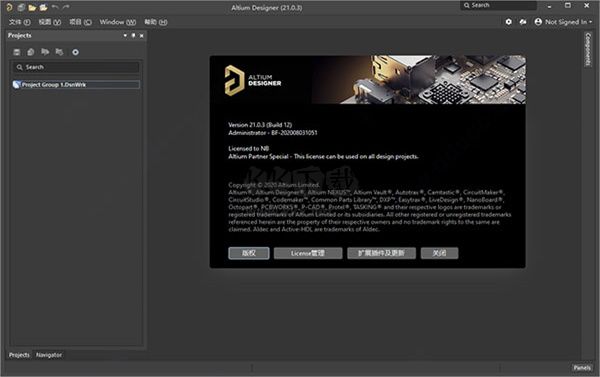

Altium Designer官方正式版是一款專業PCB設計軟件,這款軟件運行在Windows操作系統上,能夠為用戶提了一整套全面的設計解決方案.覆蓋了多個方面,比如原理圖設計,電路仿真,PCB布局布線甚至到生產輸出等全流程的設計環節都概括了,在很大的程度上讓設計者享受到高質量的PCB設計工具和服務,有需要的小伙伴就快來下載使用吧。

Altium Designer軟件特色

1、互聯的多板裝配：多板之間的連接關系管理和增強的3D引擎使您可以實時呈現設計模型和多板裝配情況 – 顯示更快速，更直觀，更逼真。

2、時尚的用戶界面體驗：全新的，緊湊的用戶界面提供了一個全新而直觀的環境，并進行了優化，可以實現無與倫比的設計工作流可視化。

3、強大的PCB設計：利用64位CPU的架構優勢和多線程任務優化使您能夠比以前更快地設計和發布大型復雜的電路板。

4、快速、高質量的布線：視覺約束和用戶指導的互動結合使您能夠跨板層進行復雜的拓撲結構布線 – 以計算機的速度布線，以人的智慧保證質量。

5、實時的BOM管理：鏈接到BOM的最新供應商元件信息使您能夠根據自己的時間表做出有根據的設計決策

6、簡化的PCB文檔處理流程：在一個單一的，緊密的設計環境中記錄所有裝配和制造視圖，并通過鏈接的源數據進行一鍵更新。

Altium Designer軟件功能

一、 設計環境

通過設計過程中各個方面的數據互連(包括原理圖、PCB、文檔處理和模擬仿真)，顯著地提升生產效率。

1、變量支持

管理任意數量的設計變量，而無需另外創建單獨的項目或設計版本。

2、一體化設計環境

Altium Designer從一開始就構建為功能強大的統一應用電子開發環境，包含完成設計項目所需的所有高級設計工具。

3、版本控制

跟蹤您的設計，更改權限，并與Altium Designer的版本控制系統協作，該系統包括Git和subversion版本控制(SVN)支持。

4、實時BOM管理

ActiveBOM通過提供選定供應商的可用性和價格等元件信息為您提供自動化流程，因此絕不會有任何意外情況發生。

5、全局編輯

Altium Designer提供靈活而強大的全局編輯工具，觸手可及。 可一次更改所有或特定元件。 多種選擇工具使您可以快速查找，過濾和更改所需的元件。

二、可制造性設計

學習并應用可制造性設計(DFM)方法，確保您的PCB設計每次都具有功能性、可靠性和可制造性。

1、可制造性設計入門

了解可制造性設計的基本技巧，幫助您為成功制造電路板做好準備。

2、PCB拼版

通過使用Altium Designer進行拼版，在制造過程中保護您的電路板并顯著降低其生產成本。

3、為成功的制造創建文檔

通過執行完整、準確的PCB文檔包，確保您的產品第一次制造就是正確的。

4、設計規則驅動的設計

在Altium Designer中應用設計規則覆蓋PCB的各個方面，輕松定義您的設計需求。

5、執行DFM使您的產量最大化

通過將DFM融入數字領域以外的設計，最大限度地提高制造可靠的、高質量的電路板的機會。

6、Draftsman模板

通過在Altium Designer 中直接使用Draftsman 模板，輕松滿足您的設計文檔標準。

三、輕松轉換

使用業內最強大的翻譯工具輕松轉換您的設計信息 — 如果沒有這些翻譯工具，我們的業績增長將無法實現。

1、轉換概覽

使用業內最強大的翻譯工具輕松轉換您的設計信息 — 如果沒有這些翻譯工具，我們的業績增長將無法實現。

四、軟硬結合設計

在全3D環境中設計軟硬結合板，并確認其3D元件、裝配外殼和PCB間距滿足所有機械方面的要求。

1、定義新的層堆棧

為了支持先進的PCB分層結構，我們開發了一種新的層堆棧管理器，它可以在單個PCB設計中創建多個層堆棧。這既有利于嵌入式元器件，又有利于軟硬結合電路的創建。

2、彎折線

如果它不能彎曲，柔性區域會怎樣?Altium Designer包含軟硬結合設計工具集。彎折線使您能夠創建動態柔性區域。更棒的是，可以在3D空間中完成電路板的折疊和展開，使您可以準確地看到成品的外觀。

3、層堆棧區域

設計中具有多個PCB層堆棧，但是設計人員只能查看正在工作的堆棧對應的電路板的物理區域。對于這種情況，Altium Designer會利用其獨特的查看模式 – 電路板規劃模式 。

五、PCB設計

通過控制元件布局和在原理圖與PCB之間完全同步，輕松地操控電路板布局上的對象。

1、強勁的設計規則驅動

通過設計規則，您可以定義設計要求，這些設計要求共同涵蓋設計的各個方面。

2、智能元器件擺放

使用Altium Designer中的直觀對齊系統可快速將對象捕捉到與附近對象的邊界或焊盤相對齊的位置。 在遵守您的設計規則的同時，將元件推入狹窄的空間。

3、交互式布線

使用Altium Designer的高級布線引擎，在很短的時間內設計出最高質量的PCB布局布線，包括幾個強大的布線選項，如環繞，推擠，環抱并推擠，忽略障礙，以及差分對布線。

4、原生3D PCB設計

使用Altium Designer中的高級3D引擎，以原生3D實現清晰可視化并與您的設計進行實時交互。

5、高速設計

利用您首選的存儲器拓撲結構，為特定應用快速創建和設計復雜的高速信號類，并輕松優化您的關鍵信號。

六、原理圖設計

通過層次式原理圖和設計復用，在一個內聚的、易于導航的用戶界面中，更快、更高效地設計頂級電子產品。

1、層次化設計及多通道設計

使用Altium Designer分層設計工具將任何復雜或多通道設計簡化為可管理的邏輯塊。

2、ERC驗證

使用Altium Designer電氣規則檢查(ERC)在原理圖捕獲階段盡早發現設計中的任何錯誤。

3、簡單易用

Altium Designer為您提供了輕松創建多通道和分層設計的功能。 將復雜的設計簡化為視覺上令人愉悅且易于理解的邏輯模塊。

4、元器件搜索

從通用符號和封裝中創建真實的，可購買的元件，或從數十萬個元件庫中搜索，以找到并放置您需要的確切元件。

5、原理圖驅動的設計規則

設計從原理圖開始，這就是Altium Designer允許您從原理圖編輯器中定義高科技接口及其約束的原因。

七、制造輸出

體驗從容有序的數據管理，并通過無縫、簡化的文檔處理功能為其發布做好準備。

1、自動化的項目發布

Altium Designer為您提供受控和自動化的設計發布流程，確保您的文檔易于生成，內容完整并且可以進行良好的溝通。

2、PCB拼版支持

在PCB編輯器中輕松定義相同或不同電路板設計的面板，降低生產成本。

3、可復用的批量輸出配置

使用Altium Designer中可重復使用的批量輸出，在簡單，易于通信的數據包中生成并發布完整的設計。

4、無縫PCB繪圖過程

在Altium Designer統一環境中創建制造和裝配圖，使您的所有文檔與您的設計保持同步。

Altium Designer軟件優勢

1、設計環境通過設計過程的各個方面互連，顯著提高生產力，包括原理圖，PCB，文檔和模擬。

2、制造設計學習并應用設計制造(DFM)方法，確保您的PCB設計每次都能正常運行，可靠且可制造。

3、切換很容易使用業內最強大的翻譯工具輕松遷移您的遺留信息-如果沒有這些翻譯工具，我們的成長將無法實現。

4、剛?cè)峤Y(jié)合設計以全3D設計剛?cè)峤Y(jié)合并確認3D組件，外殼組件和PCB間隙滿足所有機械要求。

5、互聯的多板裝配多板之間的連接關系管理和增強的3D引擎使您可以實時呈現設計模型和多板裝配情況 - 顯示更快速，更直觀，更逼真。

6、時尚的用戶界面體驗全新的，緊湊的用戶界面提供了一個全新而直觀的環境，并進行了優化，可以實現無與倫比的設計工作流可視化。

7、強大的PCB設計利用64位CPU的架構優勢和多線程任務優化使您能夠比以前更快地設計和發布大型復雜的電路板。

8、快速、高質量的布線視覺約束和用戶指導的互動結合使您能夠跨板層進行復雜的拓撲結構布線 - 以計算機的速度布線，以人的智慧保證質量。

9、實時的BOM管理鏈接到BOM的最新供應商元件信息使您能夠根據自己的時間表做出有根據的設計決策

10、簡化的PCB文檔處理流程在一個單一的，緊密的設計環境中記錄所有裝配和制造視圖，并通過鏈接的源數據進行一鍵更新。

11、PCB設計通過受控元件放置和原理圖與PCB之間的完全同步，輕松地在電路板布局上操縱物體。

12、原理圖設計通過一個內聚，易于導航的用戶界面中的分層原理圖和設計重用，更快，更高效地設計頂級電子設備。

13、制造業產出體驗管理數據的優雅，并通過無縫，簡化的文檔功能為發布做好準備。
