Section制圖工具是一款基于mapgis設計的一款專業實用的設計圖紙工具，擁有強大的圖形編輯能力，從圖紙的初步繪制到最后的地圖模型輸出，能夠?qū)Ω鞣N地質環境做出相對應的方案措施。Section提供了全面的繪圖工具，兼容性強，支持CAD與mapgis之間的格式轉換，能與Excel結合實現強大豐富的數據溝通功能，是一款超級強大的增強圖形制作軟件。

Section安裝

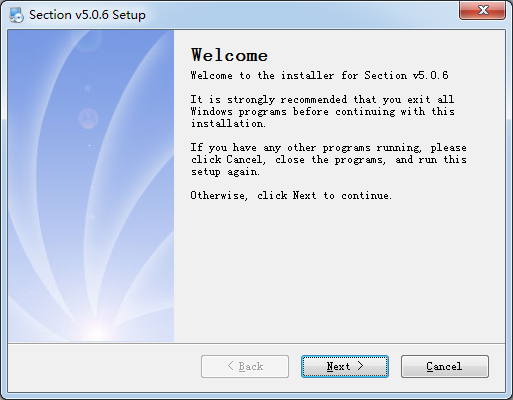

1.Welcome
WelcometotheinstallerforSectionv5.0.6
ItisstronglyrecommendedthatyouexitallWindowsprogramsbeforecontinuingwiththis
installation.
Ifyouhaveanyotherprogramsrunning,pleaseclickCance1,closetheprograms,andruinthissetupagain.
0therwise,clickNexttocontinue.

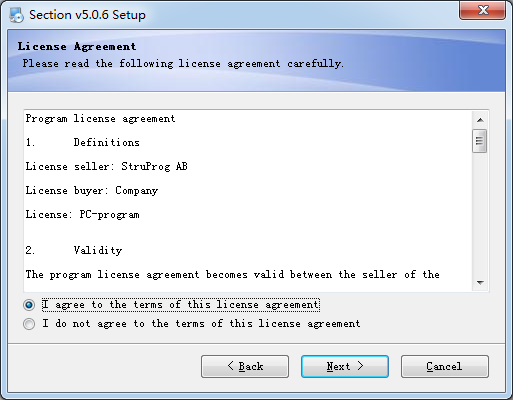

2.LicenseAgreement
Pleasereadthefollowinglicenseagreementcarefully.
點擊下一步

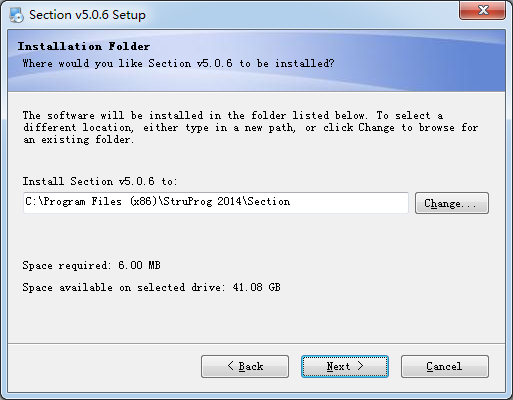

3.點擊瀏覽選擇安裝位置

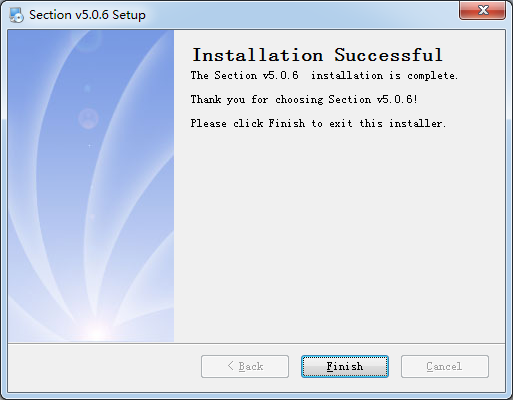

4.到這里，點擊Finish即可安裝成功

Section使用

1、我們可以先使用Section打開工程文件，把所有文件設為編輯狀態，然后對地形等高線文件進行高程賦值--新建線屬性高程字段(原MapGis需要這樣做，用Section剖面圖菜單下的自動賦高程不需新建此字段(拖動操作))。
2、把等高線和地質區文件設為當前編輯文件狀態:即點擊勾選文件名前的復選框。
3、選擇菜單剖面圖-讀取地形數據(現有3種方式，此選拉線讀取)，沿著勘探線從開始處拉線到末端出現設置基本數據對話框(如下圖)，這里要注意地形圖比例尺和剖面圖比例尺，默認是1:5000和1:2000。如果不是這個比例尺，改成你需要的比例尺。最低標高默認為-1，表示由軟件自動計算最低標高。也自己看情況調整。
4、點確定后，就可以拉直線了，點鼠標左鍵，不要松開鼠標左鍵，移到你要的地方后(可用滾輪放大縮小)，松開鼠標左鍵。會彈出存儲數據成功對話框。點確定后，會在地形圖上出現一條紅色的剖面線。
5、選擇讀取鉆孔數據后，在鉆孔的位置點擊一下會在左側出現鉆孔數據輸入對話框。孔深單位為實際的米。
6、點存儲，就會存儲這個鉆孔的數據，如果你還有鉆孔，就繼續在另外一個鉆孔位置點擊一下，輸入數據，點存儲，如果沒有了，就點退出。
7、輸入探槽數據。選擇讀取探槽數據，在探槽起點的地方點擊一下，會出現探槽數據輸入對話框，輸入數據后，點存儲，如果還有探槽，就再到另外一條探槽起點點擊一下，輸入數據，點存儲，如果沒有探槽了，就點退出。槽探長度單位為實際的米。
8、選擇讀取地質信息后，會在底部自動打開一個地質信息的窗口。在這里你可以依次修改地層產狀，地層花紋，顏色，界線，接觸關系和接觸產狀。自己根據順序(雙擊可看見區閃爍)修改就是。這里具體就不修改，然后點存儲-退出。
9、最后，選擇菜單剖面圖-圖切剖面后，剖面圖就出來了，這時會出現保存路徑設置對話框，設置好后點確定。剖面圖畫好了。
10、剩下的工作就是對畫出的剖面圖進行添加數據和修飾圖面了。

Section功能

1、通過制圖工具集，基于制圖規則自動、半自動生成制圖數據。
2、實現三維場景中海量高程數據、影像數據、各種景觀模型、地質體模型的高效調度與快速顯示。
3、提供進一步專業的地質體分析工具，實現多種地質體切割、隧道模擬。
4、能夠以多時態歷史數據動態模擬的方式來描述目標對象的時空演變過程。
5、供用戶快速的擴展平臺功能模塊以適應新的三維應用。
6、提供一個功能全面、性能穩定、簡便易用制圖平臺。
7、多尺度、多源、異構二三維空間信息圖形設計。

Section特色

1、與Excel融合完成強勁豐富多彩的數據信息溝通交流作用。
2、圖型能夠在不一樣工程項目中間、不一樣文檔中，不一樣時間，不一樣部位隨意拷貝。
3、便捷的圖例撿取、改動、排版設計操作，可隨意定制客戶圖鑒及應用；簡易的圖切模型操作。
4、也有完成了CAD與MapGis數據信息格式的轉換，按原涂層或點線面種類輸出為MapGis格式。
5、柱形圖地質環境數據收集系統軟件選用MicrosoftAccess的MDB格式入錄，全自動測算制作合乎國家標準的MapGis格式地質圖件。
6、完成載入原MapGis花紋庫及AutoCAD花紋庫，花紋視角漸變色添充。提升區塊鏈圖、條形圖、儲藏量核查、水體堆積物和土壤層化探自動編號等專題講座圖等功能。
