LTspice iv是一款由kk下載小編給大家介紹的模擬電路圖軟件，通過該軟件我們可以繪制各種電路圖，可以用于模擬電路圖仿真、HIFI電路圖仿真、PLL電路圖仿真以及信號頻譜分析等領域，大大地簡化了電路仿真的流程，內置了豐富的電路仿真示例供學習者參考，有需要的用戶通過kk下載分享的地址來獲取這款電路仿真軟件來繪制電路圖！




LTspice iv 功能

1、LTspice電路圖原理圖繪制
常規操作：放大，縮小，最優視圖，移動，復制，鏡像，旋轉 參看LTspice電路圖仿真菜單和功能命令 LTspcie仿真原理圖繪制添加基本器件：添加基本的器件主要包括電阻，電容，電感，二極管和符號(GND)可以在Edit菜單里面添加，也可以直接點擊圖標添加相應的器件。
選取IC器件：選取IC可以選取凌特的產品模型，也可以選取通用的三極管，mosfet，磁珠，LED，等器件模型，同時信號激勵源，模型電源等也在這里面。通過這個按鈕，可以添加任何你需要庫里已有的器件，也是最常用的選項。
添加電源負載和信號源：點擊添加IC器件圖標進入庫文件選擇對話框，如下圖選擇電源，負載，還是信號源。
電路連線：電路圖的連線，剪切工具可以刪除連線(或者使用Delete按鍵)，拖拉和移動可以調整元件和連線的位置。
2、LTspice 電路圖仿真設置
對話框：LTspice進行所有的配置(AC，DC，瞬態，噪音等)都是通過右鍵菜單：Edit simulation CMD進入。
3、瞬態分析
主要配置的參數：信號源首先配置好(V3)設置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。
Stop time：停止時間(仿真的波形時間長度)
Time to start saving time: 開始保存數據時間(從那一刻保存數據)
Maxim time stem：最大時間間隔(這個參數直接關系到精度和計算的時間，1uS和1nS計算量差1000倍)，參看FFT的差別(1uS和10nS的區別)，如果配置精度達到一定程度，再提高精度意義不是很大，所以要衡量時間和精度問題。


LTspice iv 安裝方法

1、將下載得到的【LTspiceiv.zip】壓縮包解壓到本地；

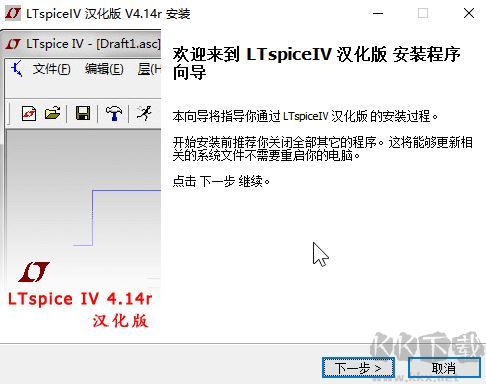

2、雙擊運行【LTspiceIV 4.14r漢化版.exe】，按提示進行安裝即可，因為是漢化版所以是全漢化界面的；




LTspice iv 特點

課堂教學與電路圖演試模擬仿真
模擬電路圖模擬仿真
電源變壓器電路圖模擬仿真
信號分析和放大電路圖模擬仿真
HIFI電路圖模擬仿真
模擬電路圖噪聲剖析
線形電路圖模擬仿真
PLL電路圖模擬仿真
數字時鐘電路圖模擬仿真
標準電壓源電流源模擬仿真
電路圖解讀與模擬仿真
功放機電路圖模擬仿真
模擬濾波器電路圖模擬仿真
模擬數據信號頻譜分析
絕大多數pspice，multisim的運用可以用ltspice取代

以上便是kk下載小編給大家介紹的LTspice iv電路圖繪制工具！
