Hgcad是kkx小編為使用CAD的朋友分享的非常專業的化工用cad插件。豐富的擴展命令和化工設計各方面的標準件圖庫，內容函蓋贏PID設計到軸測則圖配管到設備圖紙?jiān)撚?jì)等方芳面面，其強大的輔助設計功能是著的提嵩工作效率，值得化土設許者的依賴。其智能化的擴展功能是AutoCAD的必要的補充。Hgcad完美的集成各種擴展功能，包括壓力容器設計方面標準庫和PID設計工具，其涵蓋了從PID設計到軸測圖配管到設備圖紙?jiān)O(shè)計等各個方面，是一款運作在“AutoCAD”服務平臺下的化工cad插件。hgcad智能化的擴展功能是Autocad的必要補充，能進行繪圖、編輯、文字、計算、PID圖、軸測圖、生成件號等操作，豐富的擴展命令和化工設計各方面的標準圖庫，內容涵蓋從PID設計到軸測圖配管到設備圖紙?jiān)O(shè)計等方方面面，其強大的輔助設計功能顯著的提高工作效率。有需要這款化工插件的朋友快通過下面地址來獲取吧！

Hgcad安裝方法

一、自動安裝
使用winrar解壓本軟件到硬盤(如 C:\HGCAD),執行 setup.exe 即可。自動安裝是手動安裝的自動化模式
二、手動安裝
1)AutoCAD 2006或更高版本
1.使用winrar解壓本軟件到硬盤
2.在CAD命令行里面輸入 Options 打開“選項”對話框，在[文件]選項里面打開[支持文件搜索路徑]列表并向這個列表里面添加本文件包支持路徑：點擊右側[添加][瀏覽]，找到本菜單文件包位置，然后點擊[確定]退出
3.在CAD命令行里面輸入 Cuiload 打開“加載/卸載自定義”對話框(如果以前安裝過HGCAD，請先卸載舊版本)，然后點擊[瀏覽]查找文件包里面 HGCAD.cui(或HGCAD.mnu)文件，然后點擊[加載]，最后點擊[關閉]退出
2)AutoCAD 2005或以前版本安裝
1.使用winrar解壓本軟件到硬盤
2.在CAD命令行里面輸入 Options 打開“選項”對話框，在[文件]選項里面打開[支持文件搜索路徑]列表并向這個列表里面添加本文件包支持路徑：點擊右側[添加][瀏覽]，找到本菜單文件包位置，然后點擊[確定]退出
3.[工具]>[自定義]>[菜單]>[菜單組]>[瀏覽]>[加載]>[菜單欄]，然后把左面的菜單插入到右面即可，最后點擊[關閉]退出

Hgcad功能

1、完美集成各種擴展功能
2、集成壓力容器設計方面標準庫
3、集成PID設計工具

Hgcad特點

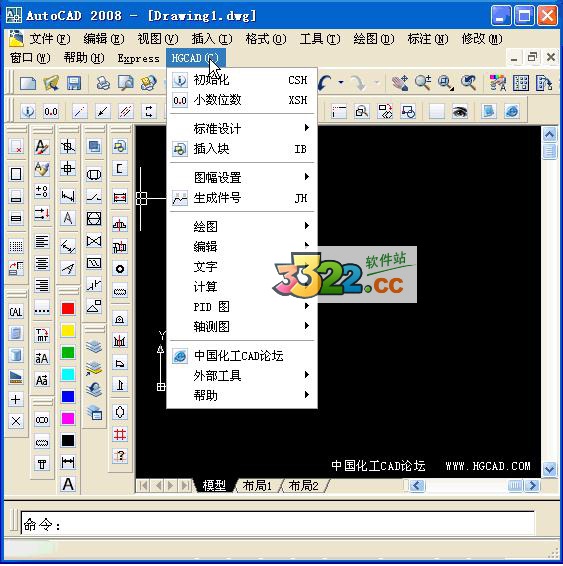

1、內置件號,圖幅,畫圖,編輯,文字,計算等擴展功能,是必不可少的擴展工具
2、可以將本公司的圖框,標題欄,明細表集成到HGCAD中,方便調用
3、內置壓力容器方面各類標準件圖庫, 可以從菜單直接調取
4、可以方便對等軸測圖標準和書寫文本,以及調用PID圖塊
5、換熱器布管,法蘭,支座,封頭,圖面文本計算,鈑金展開,件號關聯,圖幅

常見問題解答

一、hgcad怎么卸載？
輸入appload找到這個程序刪除即可
二、每次都要重新安裝才可以使用嗎？怎么解決一次安裝？
1.產生原因:
安裝好HGCAD2.6后可以使用，只是重啟電腦后CAD中就沒有了HGCAD了又要重新點擊"設置.exe"進行安裝才可以使用
2.解決方法:
先解壓HGCAD2.6然后再安裝就可以了

特色

chap1.應用HGCAD逐漸繪圖前必須要先復位
HGCAD中所有比例全是和dimscale值關聯，還可以在CSH的環節中改變此值，那樣與比例有關的字高，標注比例，線形比例，圖框，菜單欄，統計表，件號等，以及一些HGCAD中拓展繪圖作用(如PX，SZX等)均以現階段的比例全自動改變。
總而言之在開始做一個圖框里面的內容時應先應用CSH指令改變一下比例，那樣中涉及比例元素都是會與現階段圖框兼容。
chap2.除掉標注背景
規格標注背景對標注漢字的消隱起到一定的實際效果，但在較舊版本的AutoCAD里沒有隱私功能，必須要在最新版本中應用，是由自變量DIMTFILL來調節的，消隱時其數值為1，假如不消隱乃為0。
HGCAD2.6中默認設置是消隱的，假如不必須消隱還可以在Config\HGCADSetup.lsp文件里將:
(if(getvar"DIMTFILL")(setvar"DIMTFILL"1));操縱標注漢字的背景(圖形背景色)
這方面注釋掉或刪除或者把1改成0便能。
chap3.HGCAD機械制圖(v1.0)
一、提前準備
1、制圖軟件：強烈推薦AutoCAD2008+HGCAD2.5或者更高版本
2、繪圖之前先應用HGCAD的CSH指令復位設定制圖自然環境
二、工程圖紙幅寬
1、圖框尺寸按制圖標準實行，假如設計方案必須能夠?qū)υ撘?guī)格變寬25%，50%
2、圖框直接在HGCAD中加入，包含圖框、菜單欄、統計表、數據分析表……
